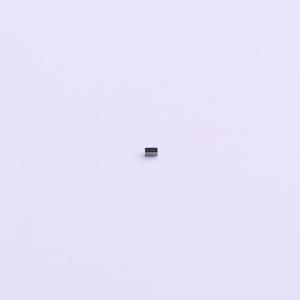

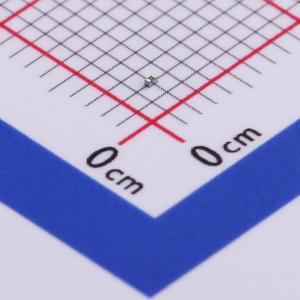

温馨提醒：图片仅供参考，商品以实物为准
PESD2V8R1BSFYL
双向ESD 2.8V截止 峰值浪涌电流：4.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列产品。该器件采用DSN0603 - 2（SOD962 - 2）无引脚超小型表面贴装器件（SMD）封装。TrEOS保护系列产品经过优化，可高度稳健地保护非常敏感的高速接口免受ESD脉冲影响。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2V8R1BSFYL
- 商品编号
- C504850
- 商品封装
- DSN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 2.8V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.1pF |
商品概述
超低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列产品。该器件采用DSN0603 - 2（SOD962 - 2）无引脚超小型表面贴装器件（SMD）封装。TrEOS保护系列产品经过优化，可高度稳健地保护非常敏感的高速接口免受ESD脉冲影响。
商品特性
- 适用于USB4和Thunderbolt3数据线
- 由于VRWM = 2.8 V，向后兼容USB 3.2
- 在10 GHz频率下插入损耗极低，为 - 0.21 dB
- 在10 GHz频率下回波损耗极低，为 - 17.4 dB
- 单线路双向ESD保护
- 二极管电容极低，Cd = 0.1 pF
- 根据IEC 61000 - 4 - 2标准，可提供高达±10 kV的ESD保护
- 超小型SMD封装
应用领域
- 为USB4和Thunderbolt3数据线提供ESD和浪涌保护
- 为便携式电子设备、通信设备、消费类设备和计算设备中非常敏感的接口线路提供ESD和浪涌保护
