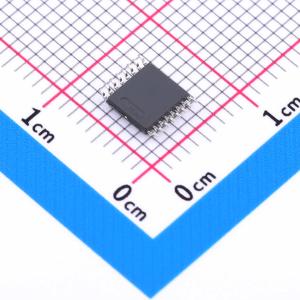

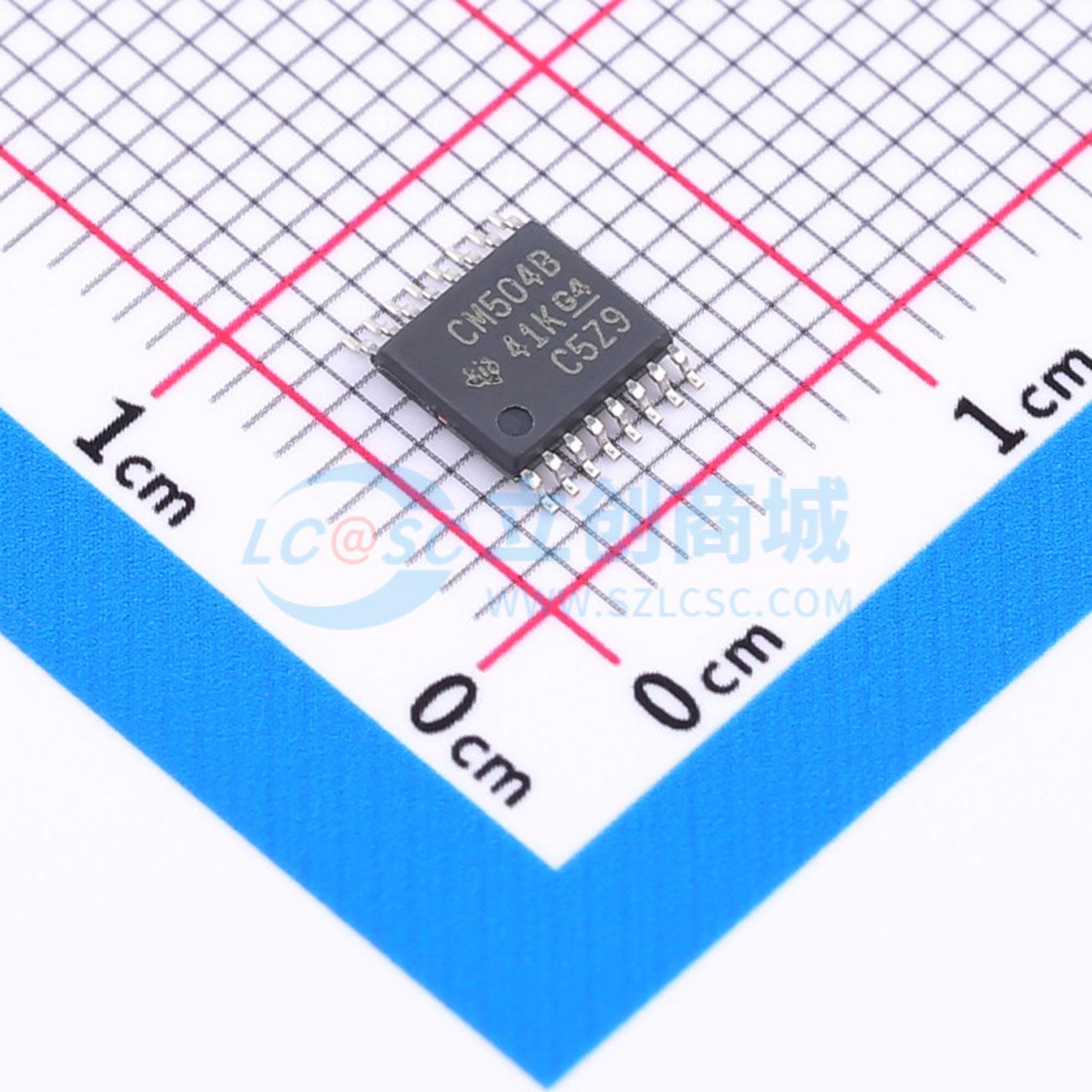

温馨提醒：图片仅供参考，商品以实物为准
CD4504BPWR
6位单向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4504B 用于 TTL 到 CMOS 或 CMOS 到 CMOS 操作的 CMOS 六路电压电平转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4504BPWR
- 商品编号
- C504896
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.203437克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | TTL；CMOS | |
| 输出信号 | CMOS | |
| 数据速率 | - | |
| 工作电压(VCCA) | 5V~15V | |
| 工作电压(VCCB) | 5V~15V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 6 | |
| 输出类型 | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
CD4504B是一款六电压电平转换器，采用CMOS工艺，可实现TTL到CMOS或CMOS到CMOS的电平转换，为高压型产品，额定电压20V。该芯片包含六个独立转换电路，可将输入信号从VCC逻辑电平转换为VDD逻辑电平；当选择输入处于VCC高逻辑电平时，可实现TTL信号到CMOS逻辑电平的转换；当选择输入处于低逻辑电平时，可实现不同CMOS电平之间的信号转换。该芯片提供多种封装规格，所有输入均配备CMOS保护网络。
商品特性
- 无需考虑电源供电顺序，Vcc可超过Vdd，输入信号电平可超过Vcc与Vdd
- 具备双向电平转换能力
- 输入阈值可调整，兼容CMOS或TTL接口
- 输出特性为标准化对称特性
- 20V下完成100%静态电流测试
- 18V全封装温度范围内最大输入电流为1μA，18V 25℃条件下最大输入电流为100nA
- 提供5V、10V、15V参数额定值
- 符合JEDEC标准要求
- 直流电源电压VDD范围为-0.5V~+20V，电压以VSS引脚为参考
- 所有输入的输入电压范围为-0.5V~Vcc+0.5V
- 任意单个输入的直流输入电流范围为±10mA
- 封装功耗：环境温度-55℃~+100℃时为500mW；环境温度+100℃~+125℃时，按12mW/℃线性降额至200mW
- 每个输出晶体管的器件功耗在全封装温度范围所有封装类型下为100mW
- 工作温度范围为-55℃~+125℃
- 存储温度范围为-65℃~+150℃
- 焊接时引脚温度要求：距离封装1.59±0.79mm处，最长10秒，最高温度为265℃
应用领域
- 用于TTL逻辑与CMOS逻辑之间的电平转换
- 用于不同电平标准的CMOS逻辑之间的电平转换
