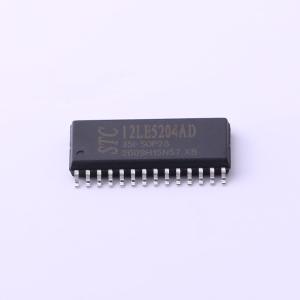

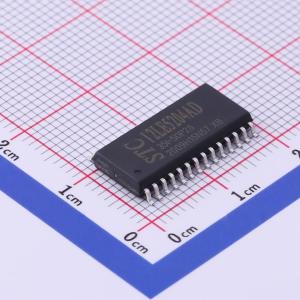

STC12LE5204AD-35I-SOP28

STC12C5201AD系列单片机是单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051，但速度快8 - 12倍。内部集成MAX810专用复位电路，2路PWM，8路高速8位A/D转换(300K/S)，针对电机控制，强干扰场合。

• 增强型8051 CPU，1T，单时钟/机器周期，指令代码完全兼容传统8051
• 工作电压：STC12C5201AD系列工作电压：5.5V - 3.5V（5V单片机）；STC12LE5201AD系列工作电压：3.6V - 2.2V（3V单片机）
• 工作频率范围：0~35MHz，相当于普通8051的0~420MHz
• 用户应用程序空间1K / 2K / 4K / 5K / 6K字节......
• 片上集成256字节RAM
• 通用I/O口（27 / 23 / 15 / 13 / 11个），复位后为：准双向口/弱上拉（普通8051传统I/O口），可设置成四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏。每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过55mA
• ISP（在系统可编程）/ IAP（在应用可编程），无需专用编程器，可通过串口（P3.0/P3.1）直接下载用户程序，数秒即可完成一片
• 有EEPROM功能
• 看门狗
• 内部集成MAX810专用复位电路（外部晶体20M以下时，复位脚可直接1K电阻到地）
• 内置一个掉电检测电路：在P1.2口有一个低压门槛比较，5V单片机为1.33V，误差为±5%，3.3V单片机为1.31V，误差为±3%
• 时钟源：外部高精度晶体/时钟，内部R/C振荡器(温漂为±5%到±10%以内)。用户在下载用户程序时，可选择是使用内部R/C振荡器还是外部晶体/时钟。常温下内部R/C振荡器频率为：5.0V单片机为：11MHz~17MHz；3.3V单片机为：8MHz~12MHz
• 共4个16位定时器，两个与传统8051兼容的定时器/计数器，16位定时器T0和T1，没有定时器2，再加上2路PCA模块可再实现2个16位定时器
• 2个时钟输出口，可由T0的溢出在P3.4/T0输出时钟，可由T1的溢出在P3.5/T1输出时钟
• 外部中断I/O口6路，传统的下降沿中断或低电平触发中断，并新增支持上升沿中断的PCA模块

• 电机控制
• 强干扰场合
• 数据采集和控制
• 串行口通信
• A/D转换
• PWM输出
• PCA/PWM应用
• EEPROM应用
• 在系统可编程(ISP)
• 低功耗模式
• 复位功能
• 定时器/计数器
• I/O扩展
• LCD显示
• 按键扫描
• D/A功能
