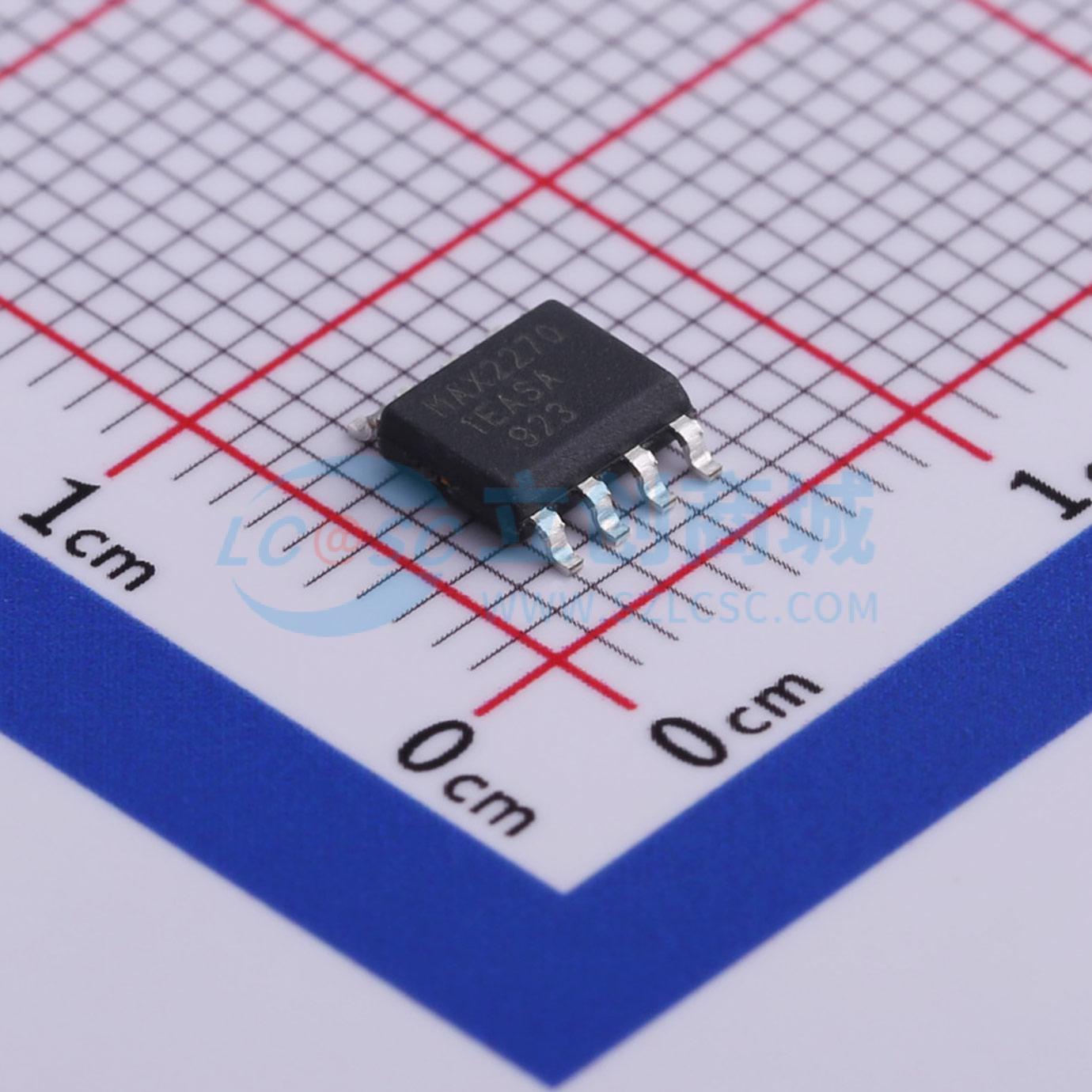

温馨提醒：图片仅供参考，商品以实物为准
MAX22701EASA+
超高CMTI隔离栅极驱动器
- 描述
- 超高CMTI隔离栅极驱动器,具有高CMTI的集成隔离，提高SiC栅极驱动器的可靠性
- 商品型号
- MAX22701EASA+
- 商品编号
- C504798
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 3000 | |
| 通道数 | 1 | |
| 输入侧工作电压 | 3V~5.5V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 2.85A | |
| 工作温度 | -40℃~+125℃@(Ta) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 3.6ns | |
| 下降时间(tf) | 2.5ns | |
| 传播延迟 tpLH | 39ns | |
| 传播延迟 tpHL | 39ns | |
| CMTI(kV/us) | 300kV/us | |
| 驱动侧工作电压 | 13V~36V |
商品概述
MAX22700–MAX22702 是一系列单通道隔离式栅极驱动器，具有 300kV/µs（典型值）的超高共模瞬态抗扰度（CMTI）。这些器件旨在驱动各种逆变器或电机控制应用中的碳化硅（SiC）或氮化镓（GaN）晶体管。所有器件均采用美信（Maxim）的专有工艺技术集成了数字电流隔离。这些器件具有不同的变体，其输出选项包括栅极驱动器公共引脚 GNDB（MAX22700）、米勒钳位（MAX22701）和可调欠压锁定（UVLO）（MAX22702）。此外，还提供差分（D 版本）或单端（E 版本）输入的变体。这些器件可在不同电源域的电路之间传输数字信号。该系列的所有器件均具备 3kVRMS 的耐压隔离能力，持续时间为 60 秒。 所有器件支持 20ns 的最小脉冲宽度，最大脉冲宽度失真为 2ns。在 +25℃ 环境温度下，器件间的传播延迟匹配在 2ns（最大）以内，在 -40℃ 至 +125℃ 的工作温度范围内为 5ns（最大）。此特性可减少功率晶体管的死区时间，从而提高整体效率。 MAX22700 和 MAX22702 的低端驱动器最大 RDSON 为 1.25Ω，MAX22701 的低端驱动器 RDSON 为 2.5Ω。所有器件的高端驱动器最大 RDSON 为 4.5Ω。 MAX22700–MAX22702 可用于驱动具有不同输出栅极驱动电路和 B 侧电源电压的 SiC 或 GaN FET。 MAX22700–MAX22702 系列的所有器件均采用 8 引脚窄体 SOIC 封装，爬电距离和电气间隙为 4mm。封装材料的最小相比漏电起痕指数（CTI）为 600V，在爬电距离表中属于 I 组等级。所有器件的额定工作环境温度为 -40℃ 至 +125℃。
商品特性
- 匹配的传播延迟
- 20ns 最小脉冲宽度
- 室温下 35ns 传播延迟
- 室温下器件间 2ns 传播延迟匹配
- -40℃ 至 +125℃ 温度范围内器件间 5ns 传播延迟匹配
- 高 CMTI（300kV/µs，典型值）
- 60 秒内承受 3kVRMS（VISO）
- 持续承受 848VRMS（VIOWM）
- 在 GNDA 和 VSSB 之间承受 ±5KV 浪涌，波形为 1.2/50µs
- 精确的 UVLO
- 支持广泛应用的选项
- 3 种输出选项：GNDB、米勒钳位或可调 UVLO
- 2 种输入配置：带使能的单端（E 版本）或差分（D 版本）
应用领域
- 逆变器隔离式栅极驱动器
- 电机驱动器
- UPS 和光伏逆变器
