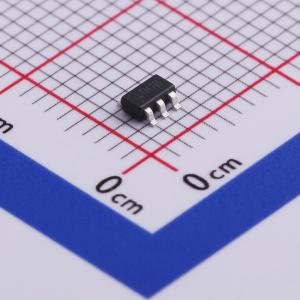

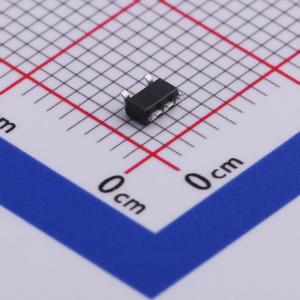

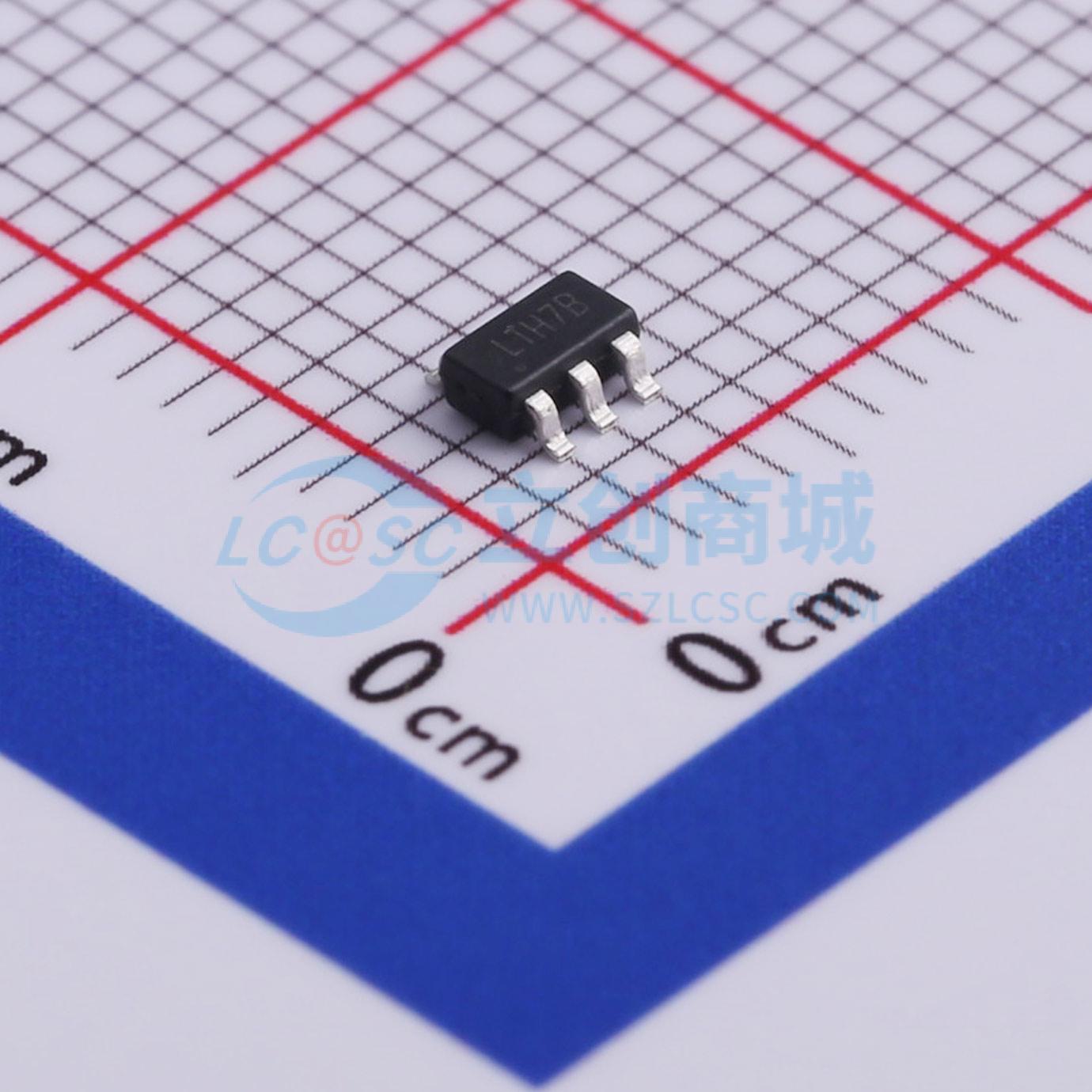

GC4054

GC4054B 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT 封装与较少的外部元件数目使得GC4054B 成为便携式应用的理想选择。GC4054B 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，GC4054B 将自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，GC4054B 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。也可将GC4054B 置于停机模式，以而将供电电流降至 45uA。GC4054B 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

• 高达 800mA 的可编程充电电流。
• 无需 MOSFET、检测电阻器或隔离二极管。
• 用于单节锂离子电池、采用 SOT23-5 封装的完整线性充电器。
• 恒定电流/恒定电压操作，并具有热调节功能。
• 直接从 USB 端口给单节锂离子电池充电。
• 4.2V 预设充电电压。
• C/10 充电终止；自动再充电。
• 充电状态输出引脚。
• 待机模式下的供电电流为 45uA。
• 2.9V 涓流充电器件版本。
• 软启动限制了浪涌电流。

• 锂电池充电器
