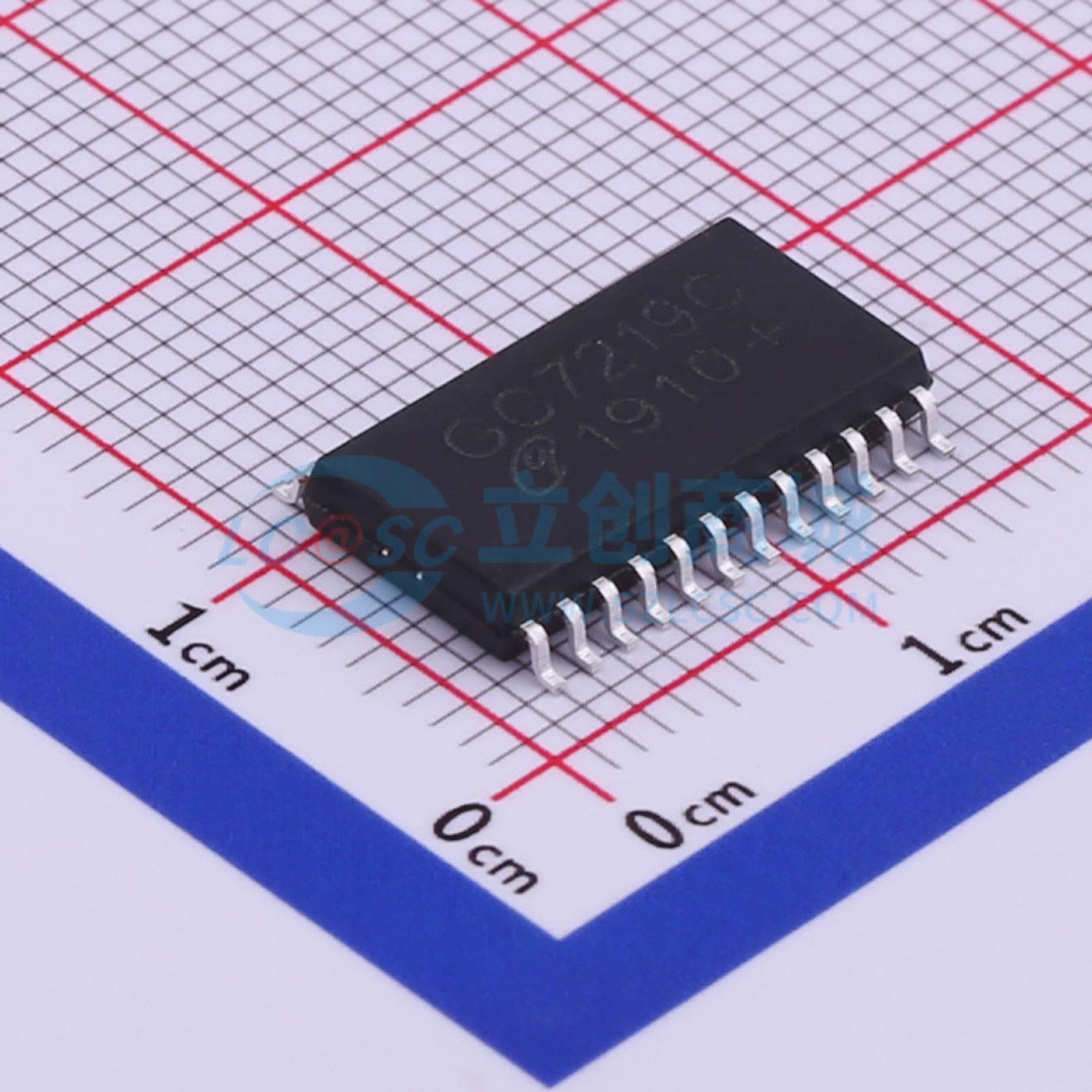

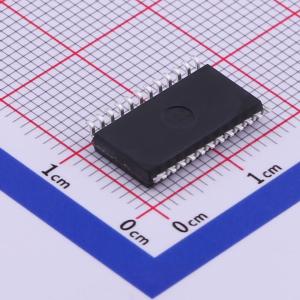

GC7219CWG
GC7219CWG
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- GC7219CWG
- 商品编号
- C504557
- 商品封装
- SOP-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.077克(g)
商品参数
参数完善中
商品概述
GC7219是一种集成化的串行输入/输出共阴极显示驱动器，它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储存每一个数据。只有一个外部寄存器用来设置各个LED的段电流。
商品特性
- 10MHz连续串行口
- 独立的LED段控制
- 数字的译码与非译码选择
- 150 μA的低功耗关闭模式
- 亮度的数字和模拟控制
- 高电压中断显示
- 共阴极LED显示驱动
- 一个方便的四线串行接口可以联接所有通用的微处理器
- 每个数据可以寻址，在更新时不需要改写所有的显示
- 允许用户对每一个数据选择编码或者不编码
- 整个设备包含一个小于150 μA的低功耗关闭模式
- 模拟和数字亮度控制
- 一个扫描限制寄存器允许用户显示1 - 8位数据
- 一个让所有LED发光的检测模式
- 提供24脚的DIP和SO封装
应用领域
- 条形图显示
- 仪表面板
- 工业控制
- LED矩阵显示
