温馨提醒：图片仅供参考，商品以实物为准

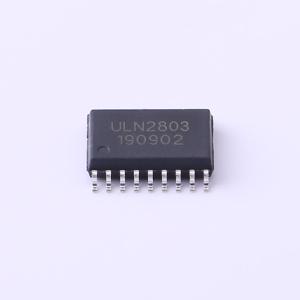

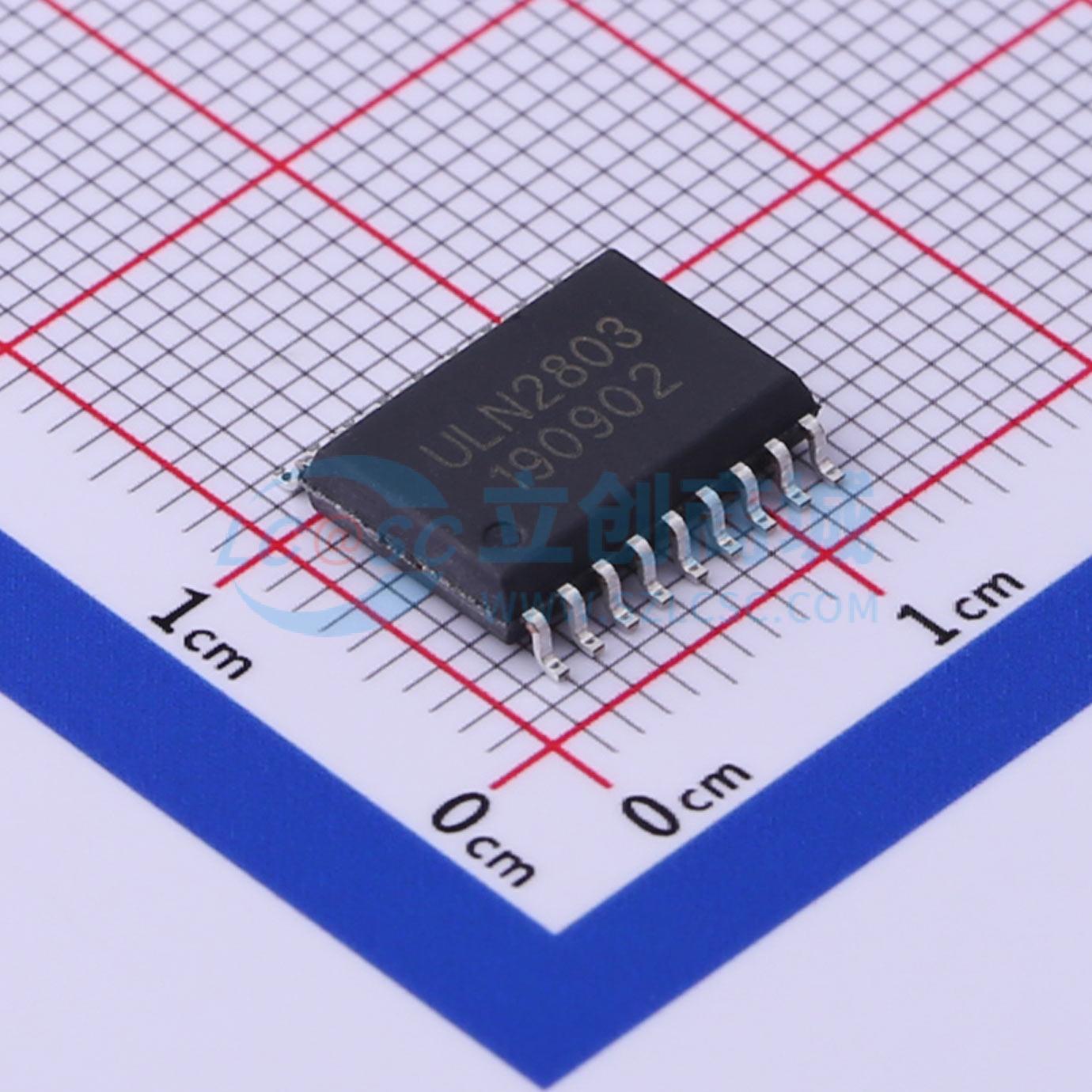

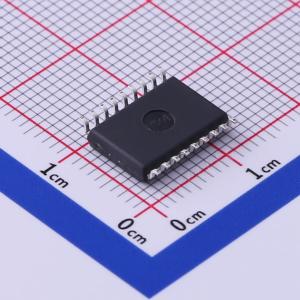

ULN2803
八NPN达林顿晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ULN2803内部集成了8个NPN达林顿晶体管，连接的阵列，非常适合逻辑接口电平数字电路（例如TTL，CMOS或PMOS上/NMOS）和较高的电流/电压，如电灯，电磁阀，继电器，打印机或其他类似的负载。广泛应用于计算机，工业和消费类产品中。所有设备功能由集电极输出和钳位二极管瞬态抑制。该ULN2803是专为符合标准TTL而制造。采用SOP18封装。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- ULN2803
- 商品编号
- C504564
- 商品封装
- SOP-18-300mil
- 包装方式
- 编带
- 商品毛重
- 0.87克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | - | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | 0℃~+70℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.1V@500mA,500uA | |
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 100uA | |
| 正向压降(Vf) | 1.5V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF |
优惠活动
购买数量
(2000个/圆盘，最小起订量 5 个)个
起订量：5 个2000个/圆盘
