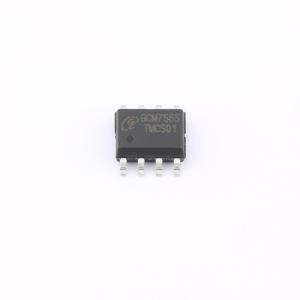

温馨提醒：图片仅供参考，商品以实物为准
GCM7555
GCM7555
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GCM7555是CMOS版本555系列通用定时器，可提供产生精确的时间延迟和频率，具有非常低的功率损耗和电源电流尖峰。当芯片作为触发延时使用时，时间延时由一个单一的外部电阻和电容精确控制。在稳定模式下，振荡频率和占空比准确由两个外接电阻和一个电容器设定。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- GCM7555
- 商品编号
- C504382
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 555定时器/计时器 | |
| 定时器数 | 1 | |
| 工作电压 | 0V~15V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 30uA | |
| 工作温度 | -20℃~+85℃ |
商品概述
GCM7555是CMOS版本555系列通用定时器，可提供产生精确的时间延迟和频率，具有非常低的功率损耗和电源电流尖峰。当芯片作为触发延时使用时，时间延时由一个单一的外部电阻和电容精确控制。在稳定模式下，振荡频率和占空比准确由两个外接电阻和一个电容器设定。
商品特性
- 低电源电流：80μA（典型值）
- 500KHz的稳态频率能力
- 最低工作电压4.5V
- 5V电压下，输出与TTL和CMOS逻辑电压完全兼容
- 输出转换期间电源电流尖峰低
- 极低的触发，阈值和复位电流：20pA（典型值）
- 在非稳定和单稳态模式下运行，可调节占空比
- 与555系列定时器引脚兼容
- 采用SOP8封装形式
应用领域
- 脉冲发生器
- 精确计时
- 延时生成
- 脉冲宽度调制
