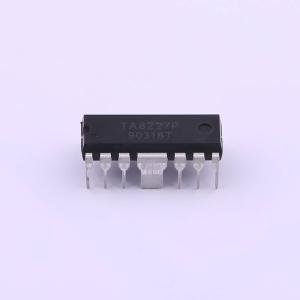

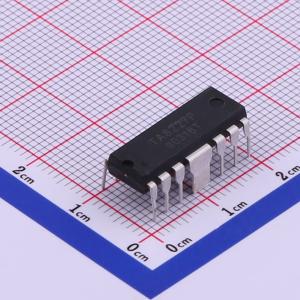

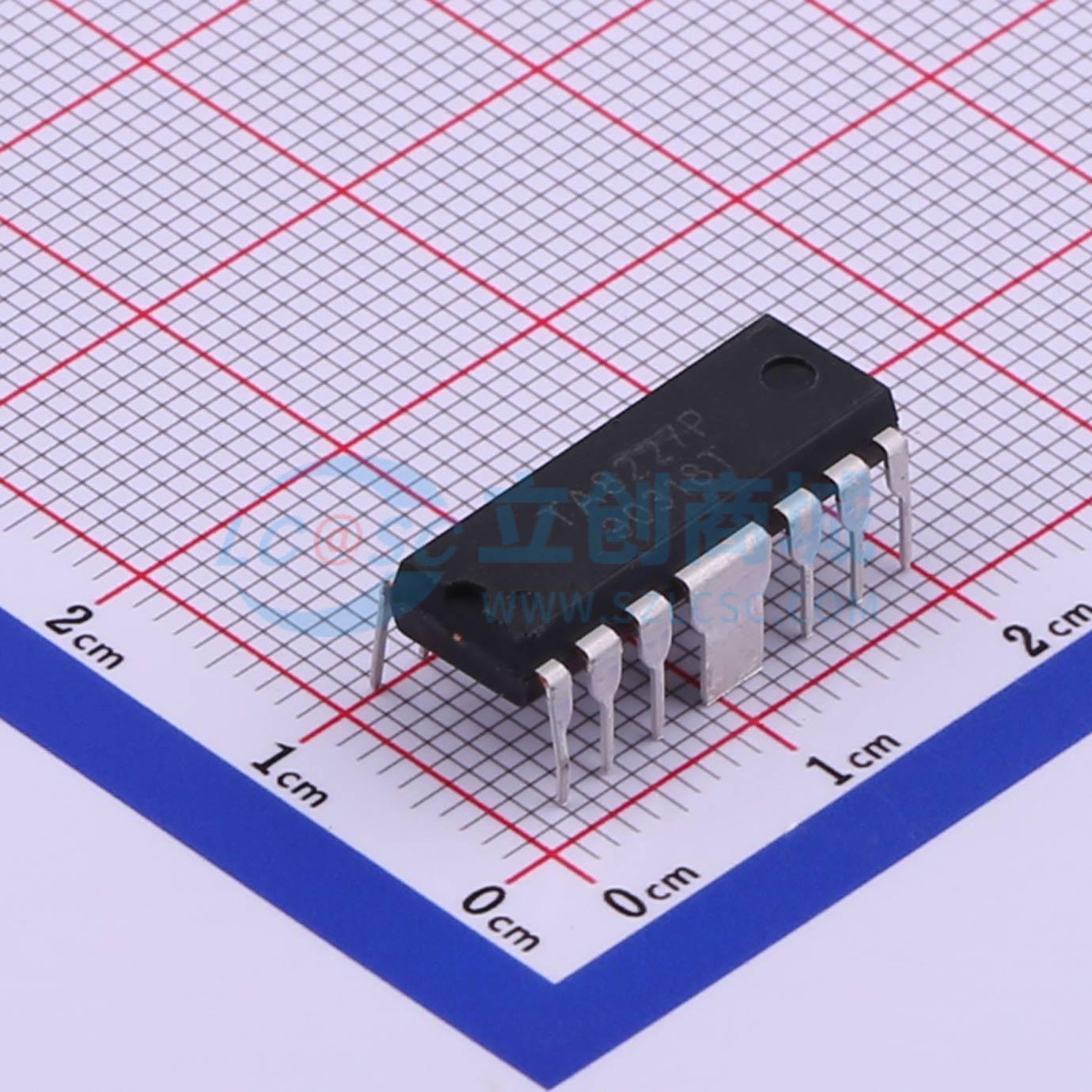

GC8227

GC8227 是双路音频功率放大集成电路，内置温度过热保护电路、功率调整开关。适用于便携式收录机作音频功率放大。该电路采用HDIP12 封装形式。

• 输出功率大：POUT = 2.5W/CH（典型）(VCC = 9V, RL = 4Ω, f = 1kHz, THD)；POUT = 3.0W/CH（典型）(VCC = 9V, RL = 3Ω, f = 1kHz, THD)
• 电压增益：Gv = 45dB（典型）（Rf = 120Ω, f = 1kHz）；Gv = 56.5dB（典型）（Rf = 0Ω, f = 1kHz）
• 静态电流小：ICCQ = 21mA（典型）(VCC = 9V, VIN = 0)
• 纹波抑制比：R.R. = -52dB（典型）(ΔVCC = 9V，ripple = 100Hz，Rg = 600Ω)
• 通道隔离度：C.T. = -50dB（典型）(VCC = 9V，f = 1kHz，Rg = 600Ω)
• 输出噪声电压：Vno = 0.3mVrms（典型）(VCC = 9V，Rg = 10kΩ，BW = 20Hz ~ 20kHz)
• 软嵌位
• 内置热保护电路
• 最佳电源电压9V
• 工作电源电压范围：VCC = 5 ~ 12V（ΔTa = 25°C）
• 调谐开关
• 低噪声

• 便携式收录机
