GC2263

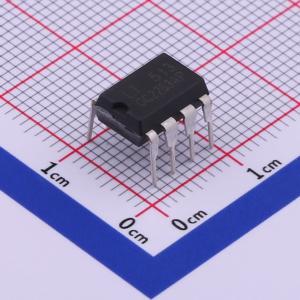

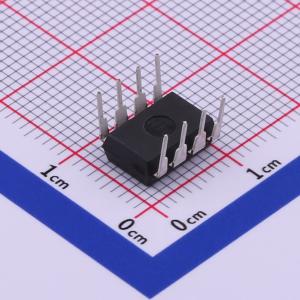

GC2263是一个高精度PWM控制电路集成芯片，主要应用于小功率AC/DC充电器和电源适配器中。GC2263正常的工作频率是可以根据外部进行调节的，具有可变性。在轻载或者空载的条件下，芯片进入间歇工作模式，可降低开关损耗，所以其具有较低的待机功耗和较高的转换效率。VDD端较低的启动电流和工作电流对启动的设计具有较大的弹性，一个大阻值的电阻应用在启动电路设计中可以有效的降低待机功耗。内部的斜率补偿功能模块可以提高系统处理大信号的稳定性，还可以减少在较大PWM占空比条件下次谐波振荡的输出。在CS端内置的前沿消隐时间（LEB）有效的减少了缓冲电路反向恢复信号照成的时间延迟故障，这可以大大降低外部二极管的数量，有效的节约成本。GC2263还额外提供了多种有效的保护功能，比如：过流保护（OCP）、过载保护（OLP）、VDD过压钳位和低压锁定（UVLO）等功能。GATE输出端的最大钳位电压为18V，这可以有效的保护外部MOS管不被电压过高而烧毁。此外该芯片还具有优良的频率抖动功能和软启动功能，以便保护芯片在正常工作时具有良好的EMI特性。GC2263采用SOT23 - 6和DIP8封装形式。

• 低待机功耗：间歇工作模式下空载和轻载（<1/5 load）可以达到超低的待机功耗。
• 无噪声工作：在空载、轻载和满载的情况下都不会产生噪音，优化的设计方案可以使得在任何条件下都不会产生噪音。
• 较低的启动电流：低至3uA，有效的降低启动电路损耗，降低启动时间。
• 更低的工作电流：低至1.4mA，有效降低系统的损耗，提高系统的工作效率。
• 内置前沿消隐电路(LEB)：节省外部RC滤波，降低应用成本。
• 完善的保护功能：OCP、OLP、UVLO等。
• MOS软启动有效改善系统的EMI特性。
• 外围器件少，降低成本。
• 优良的EMI特性：频率抖动功能有效的优化了EMI特性，同时降低了系统的EMI成本。

• 电池充电器
• 小功率电源适配器
• 机顶盒电源
• 开放式开关电源
