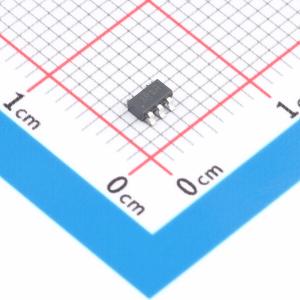

温馨提醒：图片仅供参考，商品以实物为准

TLV7A0318PDBVR

纳安级功耗、低静态电流、大输出电流、快速瞬态响应的低压差稳压器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TLV7A0318PDBVR
商品编号: C49261921
商品封装: SOT-23
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TLV7A03是一款超小尺寸、超低静态电流的低压差线性稳压器（LDO），可提供200mA输出电流，具有优异的瞬态性能。TLV7A03具有250nA的超低IQ，专门针对超低静态电流为关键参数的应用设计。该器件即使在低压差模式下也能保持低IQ消耗，进一步延长电池寿命。关断或禁用模式下，器件仅消耗3nA IQ，有助于延长电池存储寿命。TLV7A03的输出范围为0.8V至5.0V，以50mV步进提供，可支持现代微控制器（MCU）更低的核心电压。TLV7A03带有智能使能电路，内置受控下拉电阻，即使EN引脚悬空也能保持LDO禁用。该电路还有助于减少EN引脚下拉所需的外部元件，还可在器件使能时最小化外部下拉电路的电流消耗。TLV7A03的完整工作结温范围为-40℃至+125℃。

商品特性

超低IQ:典型值250nA，最大值400nA
关断IQ:典型值3nA
出色的瞬态响应（1mA至50mA）
建立时间小于10μs
下冲80mV
提供封装:1.0mm × 1.0mm X2SON
提供封装:SOT23-5
输入电压范围:1.5V 至 6.0V
输出电压范围:0.8V 至 5.0V（固定输出）
全温度范围输出精度1.5%
智能使能下拉
低压差:VOUT为3.3V、输出200mA时最大值为270mV
1μF或更大容量电容即可稳定工作

应用领域

可穿戴电子设备
恒温器
烟雾和热探测器
燃气、热力和水表
血糖监测仪和脉搏血氧仪
家用断路器和故障指示器
楼宇安防和视频监控设备
EPOS读卡器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)

	属性	参数值
	压差	270mV@(200mA)
	噪声	130uVrms
	功能特性	使能控制；输入欠压保护；输出放电；热关断；过流保护
	工作温度	-40℃~+150℃
	输出类型	固定
	输出通道数	1
