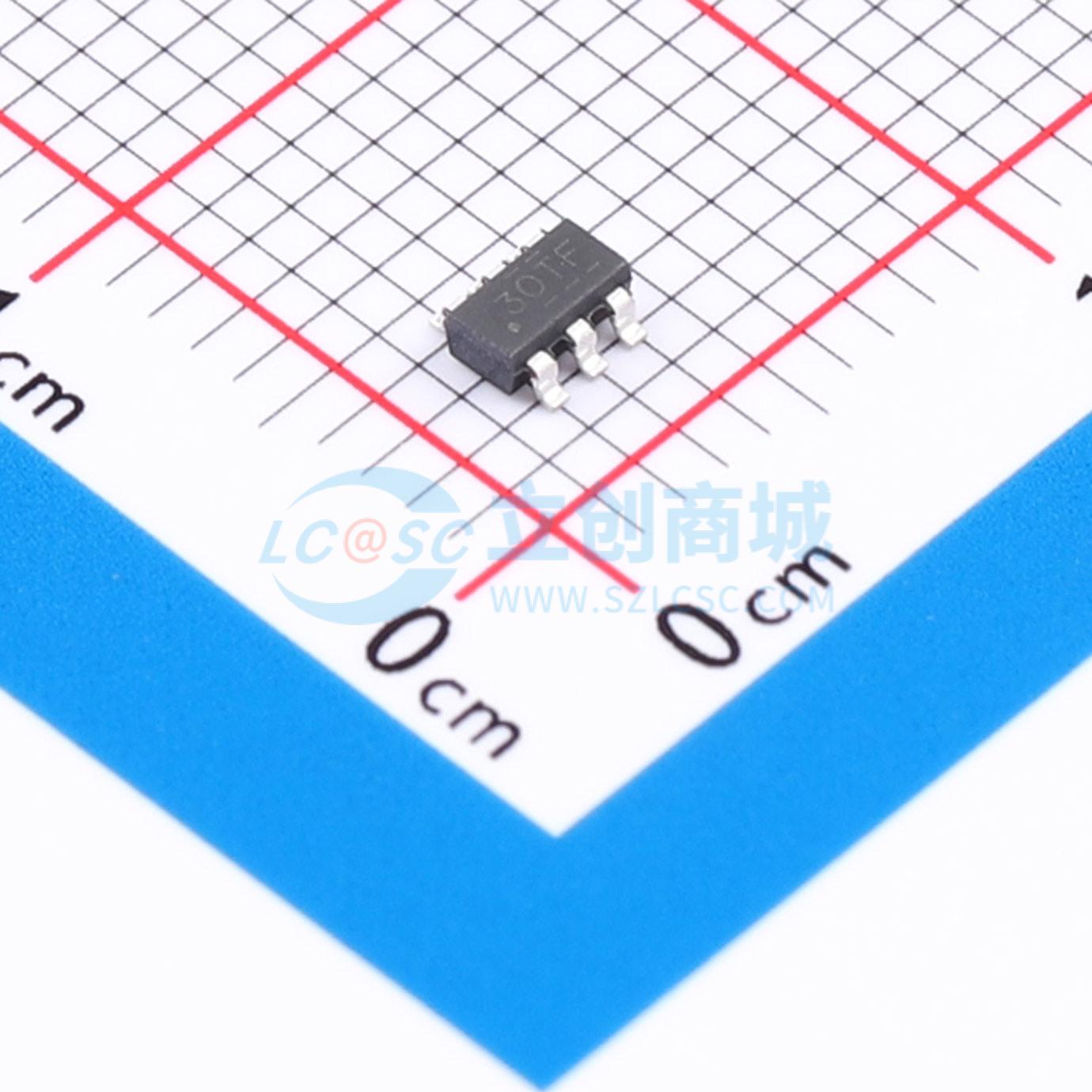

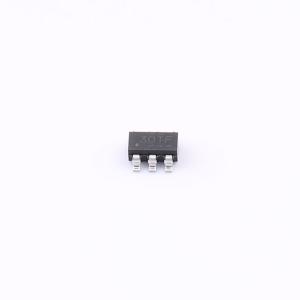

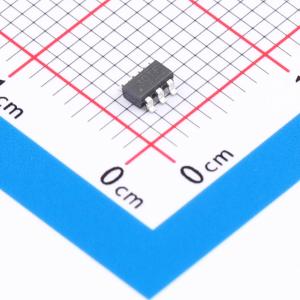

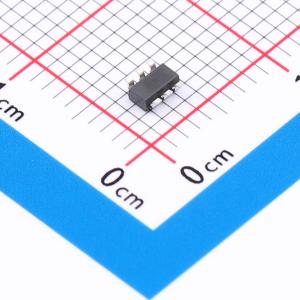

INA187A2IDBVR

-2V至42V双向650kHz高精度电流检测放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: INA187A2IDBVR
商品编号: C49262295
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.050566克(g)

商品参数

	属性	参数值
	单电源电压	2.7V~12V
	静态电流(Iq)	450uA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	压摆率(SR)	2.5V/us
	共模抑制比(CMRR)	120dB
	输入电压噪声密度(eN)	117nV/√Hz@10kHz
	功能特性	双向检测；零漂移/自动稳零；可编程输出基准电平

商品概述

INA187是一款精密双向电流检测放大器，可在-2V至42V的宽共模范围内测量分流电阻两端的压降，与电源电压无关。通过低失调电压（最大±150μV）、小增益误差（最大±0.25%）和高直流共模抑制比（典型值120dB）的组合，实现高精度电流测量。INA187不仅设计用于双向直流电流测量，还可用于高速应用（例如瞬态检测和快速过流保护），具有650kHz的高信号带宽和快速建立时间。INA187采用单电源2.7V至12V供电，电源电流为650μA。INA187提供三种增益选项:20V/V、50V/V、100V/V。多种增益选项可在可用分流电阻值和宽输出动态范围要求之间进行优化。INA187的规定工作温度范围为-40℃至+125℃，采用6引脚SOT-23封装。

商品特性

共模工作电压:-2V 至 +42V
共模耐受电压:-12V 至 +48V
支持双向工作
高小信号带宽:20V/V增益下为650kHz
压摆率:2.5V/μs
1%精度阶跃响应建立时间:6.5μs
共模抑制比可达120dB
最大增益误差:±0.25%，增益温漂±10ppm/℃
最大失调电压:±150μV，失调温漂±0.5μV/℃
支持2.7V 至 12V供电
工作电流650μA
提供多种增益选项，分别为INA187A1: 20V/V、INA187A2: 50V/V、INA187A3: 100V/V
提供SOT23-6 (DBV)封装选项

应用领域

电机驱动
螺线管和执行器
注塑机
无绳电动工具

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-2V~42V
	增益	50V/V
	带宽(-3db)	500kHz
	输入偏置电流(Ib)	13uA
	输入失调电压(Vos)	150uV
	工作温度	-40℃~+125℃
	差分电压	±6V
