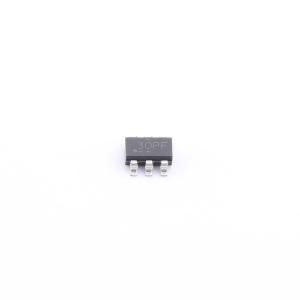

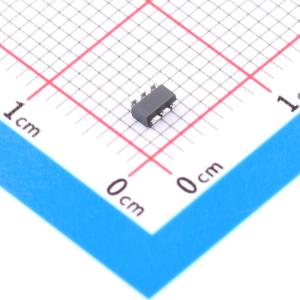

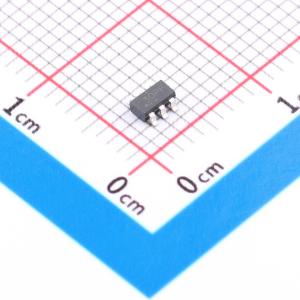

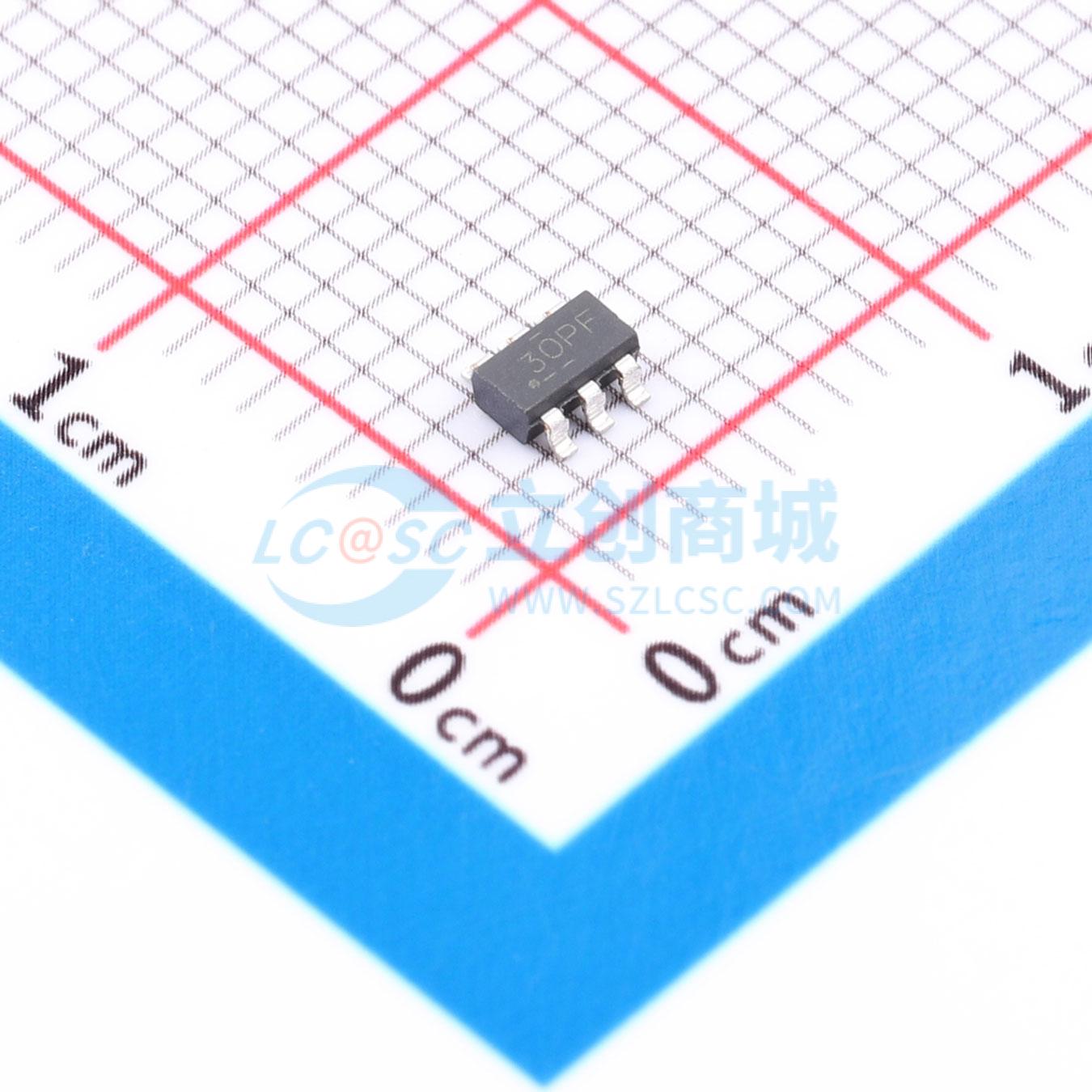

INA299A1IDBVR

2V to 80V, 双向, 650kHz, 高精度电流检测放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 可在 -2V 至 80V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。在低失调电压（±150μV，最大值）、较小增益误差（±0.25%，最大值）和高直流 CMRR（典型值为 120dB）等特性的综合作用下，可实现高精度电流测量。拥有 650kHz 的高信号带宽和快速稳定时间，不仅适用于高压双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。由 2.7V 至 12V 的单电源供电，消耗 650μA 的电源电流
品牌名称: TI(德州仪器)
商品型号: INA299A1IDBVR
商品编号: C49262298
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

	属性	参数值
	单电源电压	2.7V~12V
	静态电流(Iq)	600uA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	压摆率(SR)	2.5V/us
	共模抑制比(CMRR)	120dB
	输入电压噪声密度(eN)	117nV/√Hz@10kHz
	功能特性	双向检测；零漂移/自动稳零；可编程输出基准电平

商品概述

INA299是一款高精度双向电流检测放大器，可在-2V至80V的宽共模范围内测量分流电阻两端的压降，测量结果与电源电压无关。通过低失调电压（最大±150µV）、小增益误差（最大±0.25%）和高直流共模抑制比（典型120dB）的组合，实现高精度电流测量。INA299不仅设计用于高压双向直流电流测量，还可用于高速应用（例如瞬态检测和快速过流保护），具备650kHz的高信号带宽和快速建立时间。INA299采用单路2.7V至12V电源供电，电源电流为650μA。INA299提供三种增益选项:20V/V、50V/V、100V/V，多种增益选项可针对可用分流电阻值和宽输出动态范围要求进行优化。INA299的额定工作温度范围为−40℃至+125℃，提供6引脚SOT-23封装。

商品特性

宽共模电压:工作电压为−2V至+80V；耐压为−12V至+85V
双向工作
20V/V增益下小信号带宽为650kHz
压摆率为2.5V/μs
1%阶跃响应建立时间为6.5µs
共模抑制比为120dB
最大增益误差为±0.25%，增益漂移为±10ppm/℃
最大失调电压为±150µV，失调漂移为±0.5µV/℃
支持2.7V至12V电源供电
工作电流为650μA
提供多种增益可选:INA299A1为20V/V；INA299A2为50V/V；INA299A3为100V/V
封装选项为SOT23-6 (DBV)

应用领域

DC/DC转换器
ESS电池管理系统（BMS）
宏远程射频单元（RRU）
48V机架式服务器
48V商用网络与服务器电源（PSU）

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-2V~80V
	增益	20V/V
	带宽(-3db)	650kHz
	输入偏置电流(Ib)	13uA
	输入失调电压(Vos)	150uV
	工作温度	-40℃~+125℃
	差分电压	±6V
