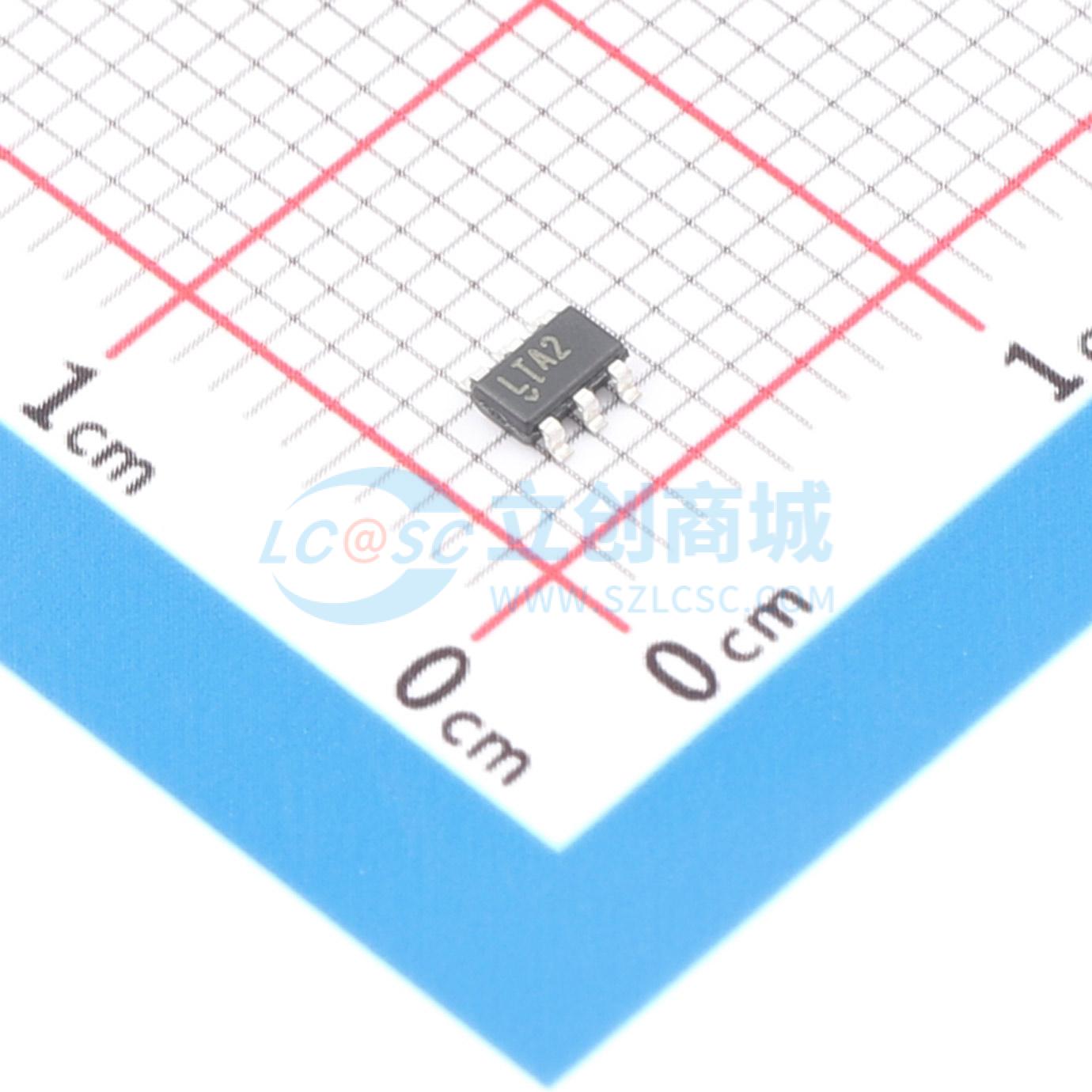

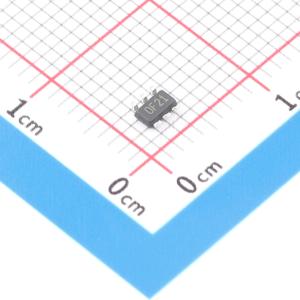

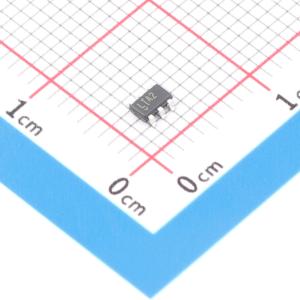

温馨提醒：图片仅供参考，商品以实物为准

INA187A1IDBVR

2V至42V、双向、高精度电流检测放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 可在 -2V 至 42V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±150μV，最大值）、较小增益误差（±0.25%，最大值）和高直流 CMRR（典型值为 120dB）等特性的综合作用下，可实现高精度电流测量。拥有 650kHz 的高信号带宽和快速稳定时间，不仅适用于双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。由 2.7V 至 12V 的单电源供电，消耗 650μA 的电源电流
品牌名称: TI(德州仪器)
商品型号: INA187A1IDBVR
商品编号: C49262296
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	单电源电压	2.7V~12V
	静态电流(Iq)	650uA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	压摆率(SR)	2.5V/us
	共模抑制比(CMRR)	120dB
	输入电压噪声密度(eN)	117nV/√Hz@10kHz
	功能特性	双向检测；零漂移/自动稳零；可编程输出基准电平

商品概述

INA187 是一款精密双向电流检测放大器，可在 –2V 至 42V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±150µV，最大值）、较小增益误差（±0.25%，最大值）和高直流CMRR（典型值为 120dB）等特性的综合作用下，可实现高精度电流测量。INA187 拥有 650kHz 的高信号带宽和快速稳定时间，不仅适用于双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。INA187 由 2.7V 至 12V 的单电源供电，消耗 650µA 的电源电流。INA187 有三个增益选项:20V/V、50V/V 和 100V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA187 的额定工作温度范围为 -40℃ 至 +125℃，并且采用 6 引脚 SOT-23 封装。

商品特性

宽共模电压:工作电压 -2V 至 +42V，可承受电压 -12V 至 +48V
双向运行
较高的小信号带宽:650kHz（20V/V 增益）
压摆率:2.5V/µs
阶跃响应稳定时间为 1%:6.5µs
高CMRR:120dB
增益误差（最大值）:±0.25%，±10ppm/℃ 漂移
失调电压（最大值）±150µV，±0.5µV/℃ 温漂
由 2.7V 至 12V 电源供电
工作电流:650μA
可用增益:INA187A1 20V/V；INA187A2 50V/V；INA187A3 100V/V
封装选项:SOT23-6 (DBV)

应用领域

电机驱动器
螺线管和传动器
注塑机
无线电动工具

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-2V~42V
	增益	20V/V
	带宽(-3db)	650kHz
	输入偏置电流(Ib)	13uA
	输入失调电压(Vos)	150uV
	工作温度	-40℃~+125℃
	差分电压	±6V
