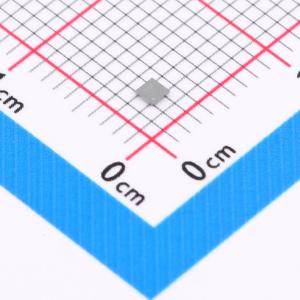

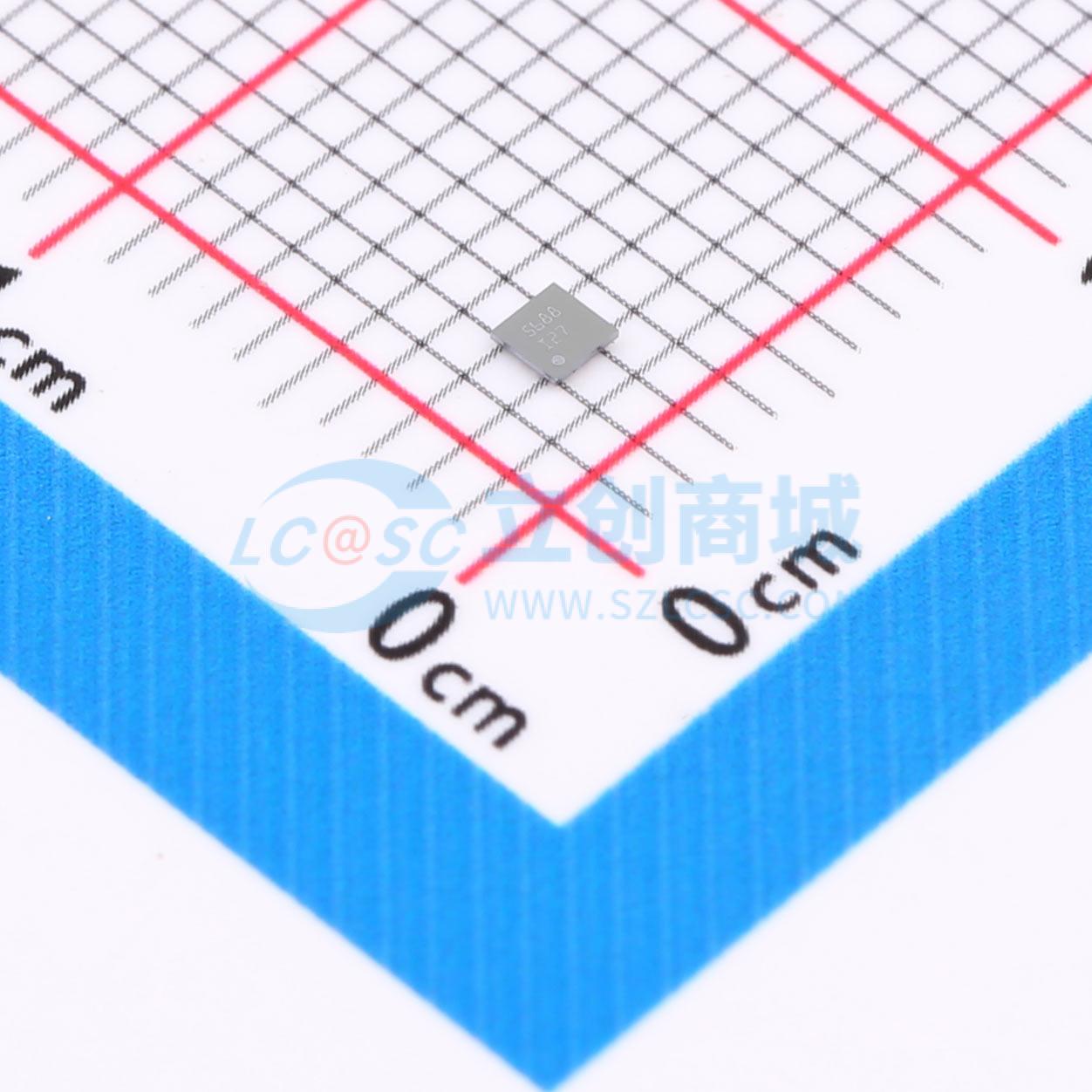

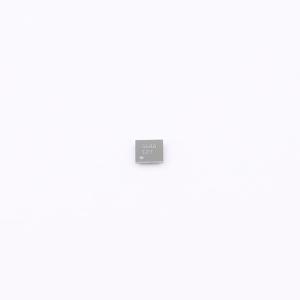

INA2227AIYBJR
具有IC接口的48V双通道16位电流、电压、功率和电能监测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该器件是一款双通道16位数字电流监控器，具有兼容I2C/SMBus的接口，并可与1.2V至5V的数字总线电压兼容。可监控外部检测电阻两端的电压，并报告各通道的分流电压、总线电压、电流、功率和电能值。具有所有通道通用的可编程ADC转换时间和均值计算功能。每个通道都具有可编程校准值，与内部乘法器结合使用时，可直接读取电流值（单位为安培）、功率值（单位为瓦特）和电能（焦耳）值
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA2227AIYBJR
- 商品编号
- C49262206
- 商品封装
- DSBGA-16(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 可编程增益；中断控制；数字校准与补偿；故障检测；电能累加引擎 |
商品概述
INA2227 器件是一款双通道 16 位数字电流监控器，具有兼容 I2C/SMBus 的接口，并可与 1.2V 至 5V 的数字总线电压兼容。该器件可监控外部检测电阻两端的电压，并报告各通道的分流电压、总线电压、电流、功率和电能值。INA2227 具有所有通道通用的可编程 ADC 转换时间和均值计算功能。每个通道都具有可编程校准值，与内部乘法器结合使用时，可直接读取电流值（单位为安培）、功率值（单位为瓦特）和电能（焦耳）值。每个通道都有用于监控总线电压的专用 VBUS 引脚，并可针对过流和欠流情况以及过压和欠压情况发出警报。由于在电流测量模式下具有高输入阻抗，因此可以使用所需的更大电流检测电阻来测量小值系统电流。INA2227 可在 -0.3V 至 48V 的共模总线电压范围内检测电流，与电源电压无关。该器件由一个 1.7V 至 5.5V的单电源供电，在正常运行条件下消耗 400μA 的电源电流（典型值）。该器件可置于低功耗待机模式，在该模式下，其典型工作电流为 2.5µA，并可通过使能引脚完全禁用，从而实现低于 50nA 的电源电流。该器件的额定工作温度范围为 –40°C 至 125°C，并具有多达16 个可编程地址。
商品特性
- 高侧或低侧电流检测
- 由 1.7V 至 5.5V 电源供电
- 报告电流、电压、功率和电能
- 可编程满标量程:20mV/80mV
- 输入共模范围:-0.3V 至 48V
- 16 位 ADC 分辨率
- 0.5% 增益误差（最大值）
- 75µV 偏移（最大值）
- 电源监控精度:1% 满量程（最大值）
- 能量监控精度:1.5% 满量程（最大值）
- 低输入偏置电流:5nA（最大值）
- 低禁用电流:50nA（最大值）
- 可配置均值计算选项
- 过流和欠流事件的警报限值
- 兼容 1.2V 电压的 I2C/SMBus 接口
- 16 引脚可选择地址
- DSBGA-16 封装 (1.5mm × 1.5mm)
应用领域
- 笔记本电脑
- 安防摄像头
- 零售自动化
- 电源管理
- 电池监控器和平衡器
- 机架式服务器
- 电子保险丝电流和功率监控
