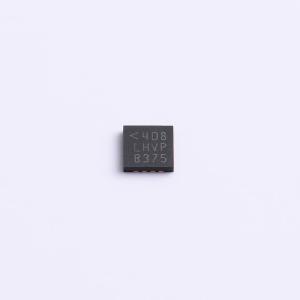

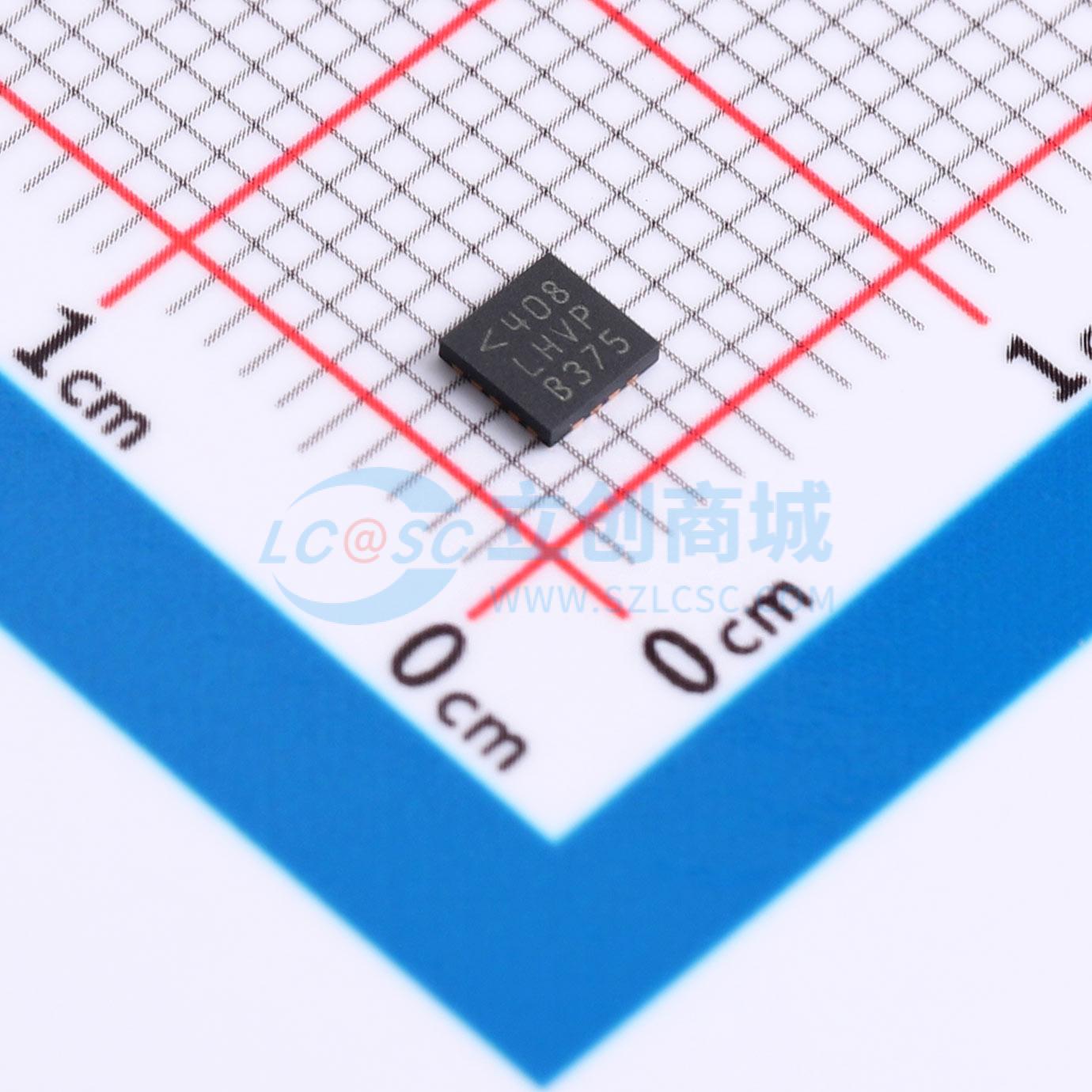

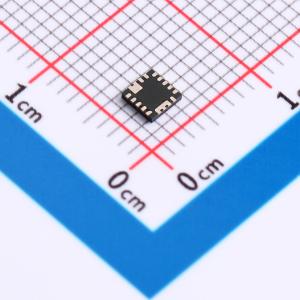

温馨提醒：图片仅供参考，商品以实物为准

LT3077ACRZ

500mV~4.2V 3A

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)
商品型号: LT3077ACRZ
商品编号: C49254822
商品封装: LFCSP-18(3x3)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	静态电流(Iq)	6.5mA
	噪声	1.2uVrms
	功能特性	使能控制；工作状态指示；可调限流；热关断；输入欠压保护
	工作温度	-40℃~+125℃
	输出类型	可调
	输出通道数	1

商品概述

LT3077是一款低压、超低噪声、超快瞬态响应的线性稳压器。该器件可提供高达3A的输出电流，典型压差电压为85mV。使用4.7µF基准旁路电容可将输出电压噪声降低至1.2 μV_RMS。其宽带宽和高电源抑制比允许使用小型陶瓷电容器，从而节省体积和成本。LT3077非常适合为高性能FPGA、数据转换器、射频以及对噪声敏感的信号链应用供电。输出电压可通过数字方式选择：从0.5V至1.2V以50mV为增量，从1.2V至1.8V以100mV为增量，以及2V、2.5V、3V、3.3V和4.2V的离散电平。其单位增益工作模式使得输出噪声、电源抑制比和带宽几乎不随编程输出电压而变化。精密电流限制功能允许用户最小化输入电源的尺寸和成本。内置保护功能包括欠压锁定、内部电流限制以及带滞后的热关断。LT3077采用紧凑型18引脚（3mm × 3mm）LFCSP-RT封装。

商品特性

超低均方根噪声：±0.2 μV_RMS (10Hz至100kHz)
超低点噪声：3.5nV/√Hz @ 10kHz
超低1/f噪声：7 μV_p-p (0.1Hz至10Hz)
高频电源抑制比：50dB @ 1MHz
超快瞬态响应
压差电压：85mV（典型值）
数字可编程V_OUT：0.5V至4.2V
输出容差：在输入电压、负载和温度范围内为±1.5%
可编程输出电流限制：±10% @ 3A
输入电压范围：0.6V至5.5V
使用陶瓷输出电容器稳定（最小10μF）
可并联多个器件以获得更高电流
精密使能/欠压锁定
电源良好标志
18引脚（3mm × 3mm）LFCSP-RT封装

应用领域

射频电源
高速/高精度数据转换器
低噪声仪器仪表
开关电源的后级稳压器
FPGA与DSP电源
医疗应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	500mV~4.2V
	输出电流	3A
	电源纹波抑制比(PSRR)	50dB@(1MHz)
	压差	105mV@(3A)
