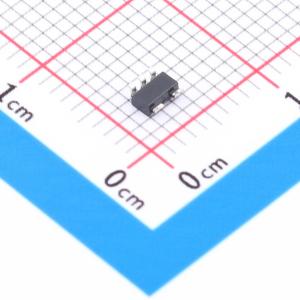

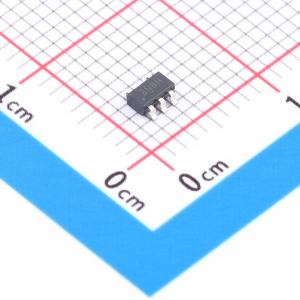

温馨提醒：图片仅供参考，商品以实物为准

TLV78533PDBVR

500mA高PSRR固定低压差稳压器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TLV78533PDBVR
商品编号: C49256224
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.475克(g)

商品参数

	属性	参数值
	压差	400mV@(500mA)
	功能特性	输出放电；过流保护；短路保护；内置软启动；使能控制；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

TLV785是一款小型低压差(LDO)线性稳压器，可提供500mA的输出电流。该LDO可提供具备高PSRR的电压源，其负载和线路瞬态性能可满足多种电路的要求。TLV785的输入电压范围为1.4V至5.5V，输出电压范围为0.6V至3.3V，这种灵活性使该器件适用于多种应用。TLV785内置软启动电路，可避免浪涌电流过大，从而最大程度降低启动过程中的输入电压降。有源下拉电路可在LDO禁用时快速对输出放电，并提供确定的启动状态。EN输入允许外部逻辑信号使能或禁用稳压输出。该LDO搭配小型陶瓷电容器即可稳定工作，可实现较小的整体封装尺寸。工作结温范围为-40℃至+125℃。该LDO提供标准SOT-23 (DBV)封装。

商品特性

高PSRR:60dB (1kHz)
输入电压范围:1.4V 至 5.5V
固定输出电压范围:0.6V 至 3.3V
输出电压精度:2%
最大低压差电压:400mV（500mA输出、3.3V输出时）
折返式电流限制
有源输出下拉电阻
采用5引脚SOT-23 (DBV)封装

应用领域

有线联网
电器
游戏主机
流媒体播放器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
