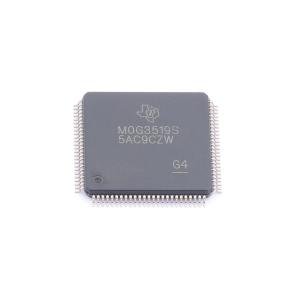

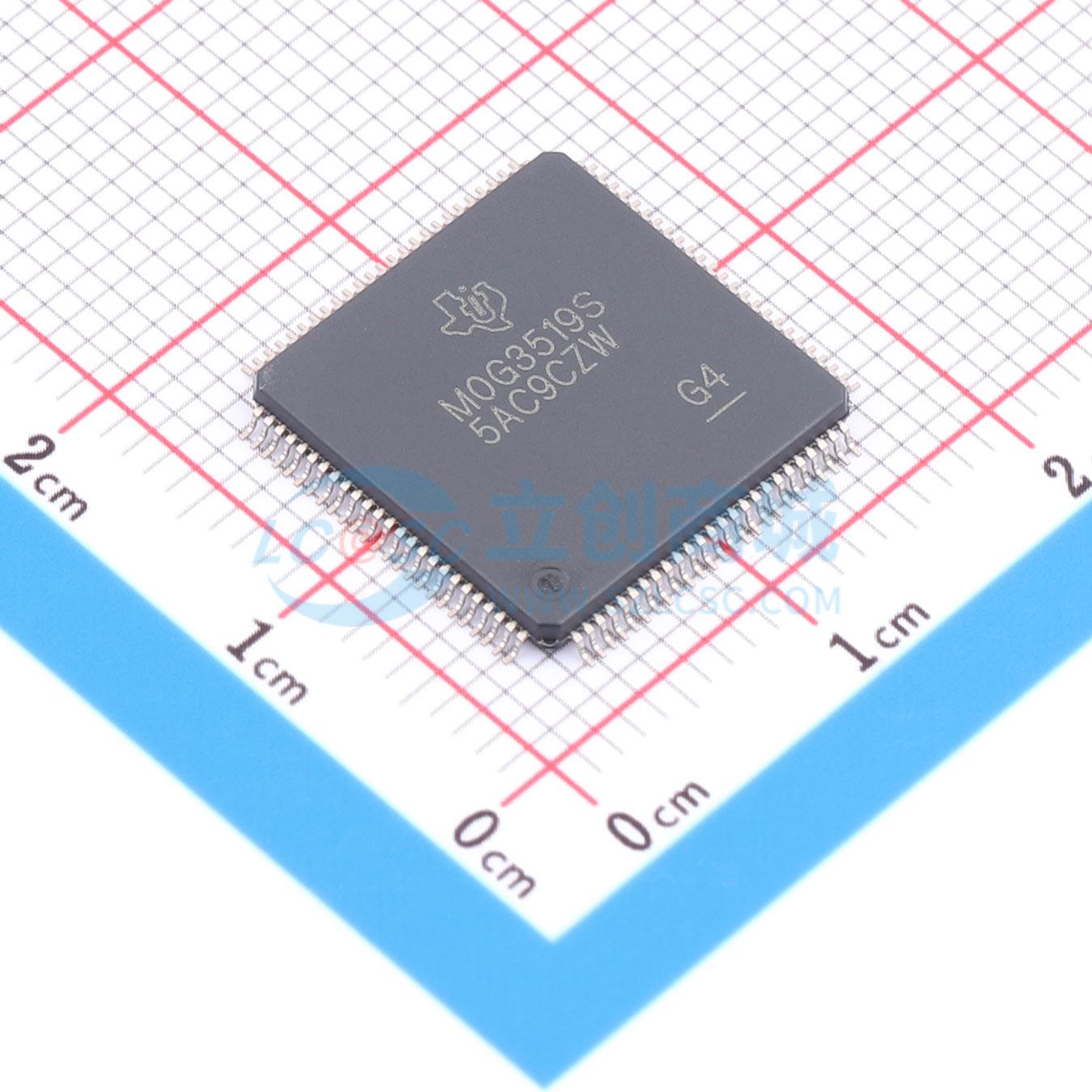

MSPM0G3519SPZR实物图
  • MSPM0G3519SPZR商品缩略图

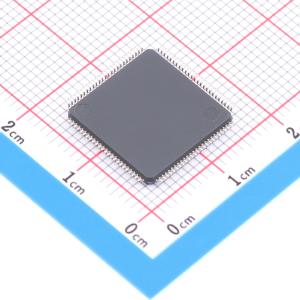

  • MSPM0G3519SPZR商品缩略图

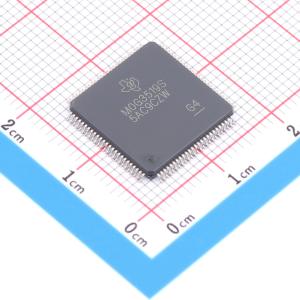

  • MSPM0G3519SPZR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MSPM0G3519SPZR

具有CAN-FD接口的混合信号微控制器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
微控制器 (MCU) 属于高度集成的超低功耗 32 位 MCU 系列,基于增强型 Arm Cortex-M0+ 32 位内核平台,工作频率最高可达 80MHz。这些 MCU 为需要采用小型封装或高引脚数封装(高达 100 个引脚)的 256KB 至 512KB 闪存存储器的应用同时提供了成本优化和设计灵活性。这些器件包括双 CAN-FD 控制器、网络安全机制和高性能集成模拟,并在整个工作温度范围内提供出色的低功耗性能。该器件提供具有内置纠错码 (ECC) 且高达 512KB 的嵌入式闪存程序存储器,以及高达 128KB 的 SRAM(第一个 64kB 具有 ECC 和奇偶校验保护功能)。闪存存储器分为两个主要存储体,用于支持现场固件更新,并支持在两个主要存储体之间进行地址交换。可以使用灵活的网络安全机制来支持安全启动、安全的现场固件更新、IP 保护(仅执行存储器)、密钥存储等
品牌名称
TI(德州仪器)
商品型号
MSPM0G3519SPZR
商品编号
C49256227
商品封装
LQFP-100(14x14)​
包装方式
编带
商品毛重
2.05625克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM Cortex-M0+
CPU最大主频80MHz
CPU位数32 Bit
程序存储容量512KB
程序存储器类型FLASH
RAM容量128KB
属性参数值
EEPROM容量-
I/O数量94
振荡器类型内置+外置
工作电压1.62V~3.6V
工作温度-40℃~+125℃
功能特性窗口看门狗(WWDG);独立看门狗(IWDG);日历功能;硬件奇偶校验;真随机数发生器(TRNG);内置通用定时器;内置温度传感器;硬件CRC;硬件ECC校验

商品概述

MSPM0Gx51x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列,该 MCU 系列基于增强型Arm Cortex-M0+ 32 位内核平台,工作频率最高可达 80MHz。这些 MCU 为需要采用小型封装或高引脚数封装(高达 100 个引脚)的 256KB 至 512KB 闪存存储器的应用同时提供了成本优化和设计灵活性。这些器件包括双CAN-FD 控制器、网络安全机制和高性能集成模拟,并在整个工作温度范围内提供出色的低功耗性能。该器件提供具有内置纠错码 (ECC) 且高达 512KB 的嵌入式闪存程序存储器,以及高达 128KB 的 SRAM(第一个64kB 具有 ECC 和奇偶校验保护功能)。闪存存储器分为两个主要存储体,用于支持现场固件更新,并支持在两个主要存储体之间进行地址交换。可以使用灵活的网络安全机制来支持安全启动、安全的现场固件更新、IP 保护(仅执行存储器)、密钥存储等。针对多种 AES 对称密码模式以及 TRNG 熵源提供了硬件加速。网络安全架构正等待 Arm PSA 1 级认证。提供了一组高性能模拟模块,如两个同步采样的 12 位 4Msps ADC(支持多达 27 个外部通道)、片上电压基准(1.4V 或 2.5V)、一个 12 位 1Msps DAC 和三个比较器(内置 8 位基准 DAC,可在低功耗和高速模式下运行)。MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件,可让客户找到满足其工程需求的 MCU。MSPM0 MCU 平台将 Arm Cortex-M0+ 平台与超低功耗整体系统架构相结合,使系统设计人员能够在降低能耗的同时提高性能。MSPM0Gx51x MCU 由广泛的硬件和软件生态系统提供支持,随附参考设计和代码示例,便于快速开始设计。开发套件包括可供购买的 LaunchPad。TI 还提供免费的 MSPM0 软件开发套件 (SDK),并提供广泛的在线配套资料、培训以及在线支持。

商品特性

  • 内核:具有存储器保护单元且频率高达 80MHz 的Arm 32 位 Cortex M0+ CPU
  • 以获得 PSA-L1 认证为目标
  • 工作温度范围:–40℃ 至 125℃
  • 电源电压范围:1.62V 至 3.6V
  • 具有纠错码 (ECC) 且高达 512KB 的闪存
  • 支持地址交换和 OTA 更新功能的双组存储器架构
  • 具有 ECC 保护的 16KB 数据闪存组
  • 总 SRAM 容量为 128KB
  • SRAM(组 0):64KB SRAM,具有 ECC 保护或硬件奇偶校验功能,可保持低至待机模式
  • SRAM(组 1):64KB SRAM,可保持低至停止模式
  • 内置两个具有总计多达 27 个外部通道的 12 位 4Msps 同步采样模数转换器 (ADC)
  • 硬件均值计算可在 250ksps 下实现 14 位有效分辨率
  • 内置三个具有集成 8 位基准 DAC 的高速比较器(COMP)
  • 高速模式下传播延迟为 32ns
  • 支持低功耗工作模式(低至 <1µA)
  • 内置一个具有集成输出缓冲器的 12 位 1Msps 数模转换器 (DAC)
  • 支持 ADC、COMP 和 DAC 之间的可编程模拟连接
  • 可配置 1.4V 和 2.5V 内部共享基准电压(VREF)
  • 集成温度传感器
  • 提供多种经优化的低功耗模式:RUN 模式 123µA/MHz (CoreMark);SLEEP 模式 38µA/MHz;STOP 模式 223µA/4MHz;STANDBY 模式在启用 RTC、SRAM Bank 0 和状态保持的情况下,32kHz 下电流为 1.7µA;SHUTDOWN 模式电流 92nA,具有 IO 唤醒能力
  • 12 通道 DMA 控制器
  • 数学加速器支持 DIV、SQRT、MAC 和 TRIG 计算
  • 九个计时器,支持多达 28 个 PWM 通道
  • 两个 16 位通用计时器支持 QEI
  • 四个 16 位通用计时器支持 STANDBY 模式下的低功耗运行
  • 一个 32 位通用计时器
  • 两个 16 位高级计时器,支持死区控制和多达 12 个 PWM 通道的互补输出
  • 两个窗口化看门狗计时器 (WWDT)、一个独立看门狗计时器 (IWDT)
  • 具有报警和日历模式的 RTC
  • 七个 UART 接口,其中两个支持 LIN、IrDA、DALI、智能卡、Manchester,三个接口支持待机模式下的低功耗运行
  • 三个 I2C 接口,最高支持 FM+ (1Mbit/s)、SMBus/PMBus 以及从 STOP 模式唤醒
  • 三个 SPI 接口,其中一个支持高达 32Mbit/s 的速度
  • 两个控制器局域网 (CAN) 接口,支持 CAN 2.0 A 或 B 以及 CAN-FD
  • 时钟系统内置精度高达 ±1.2% 的内部 4MHz 至 32MHz 振荡器 (SYSOSC)
  • 支持高达 80MHz 的锁相环 (PLL)
  • 内置精度为 ±3% 的内部 32kHz 低频振荡器(LFOSC)
  • 支持外部 4MHz 至 48MHz 晶体振荡器 (HFXT)
  • 支持外部 32kHz 晶体振荡器 (LFXT)
  • 支持外部时钟输入
  • 支持 GCM/GMAC、CCM/CBC-MAC、CBC、CTR 的 AES-128/256 加速器
  • 安全密钥存储,支持多达四个 AES 密钥
  • 灵活防火墙用于保护代码和数据
  • 真随机数发生器 (TRNG)
  • 支持循环冗余校验(CRC-16、CRC-32)
  • 多达 94 个 GPIO
  • 两个 5V 容限开漏 IO
  • 三个驱动强度为 20mA 的高驱动 IO
  • 四个高速 IO
  • 支持 2 引脚串行线调试 (SWD)
  • 提供多种封装选项:100 引脚 nFBGA (ZAW)(0.8mm 间距);100 引脚 LQFP (PZ)(0.5mm 间距);80 引脚 LQFP (PN)(0.5mm 间距);64 引脚 LQFP (PM)(0.5mm 间距);48 引脚 LQFP (PT)(0.5mm 间距);48 引脚 VQFN (RGZ)(0.5mm 间距);42 引脚 DSBGA (YCJ)(0.35mm 间距)- 预览;32 引脚 VQFN (RHB)(0.5mm 间距)
  • 包含系列器件:MSPM0G1518(256KB 闪存、128KB RAM);MSPM0G1519(512KB 闪存、128KB RAM);MSPM0G3518(256KB 闪存、128KB RAM);MSPM0G3519(512KB 闪存、128KB RAM)
  • 支持 LP-MSPM0G3519 LaunchPad 开发套件,提供 MSPM0 软件开发套件 (SDK)

应用领域

  • 电机控制
  • 家用电器
  • 不间断电源和逆变器
  • 电子销售点系统
  • 医疗和保健
  • 测试和测量
  • 工厂自动化和控制
  • 工业运输
  • 电网基础设施
  • 智能抄表
  • 通信模块
  • 照明
