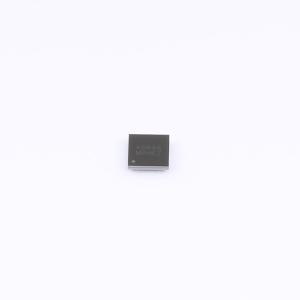

温馨提醒：图片仅供参考，商品以实物为准
FSA646UCX-TP
高性能MIPI C-PHY开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高性能的四数据通道MIPI D-PHY开关。这款单刀双掷（SPDT）开关针对在两个高速或低功耗MIPI源之间切换进行了优化。具有宽带宽并能保持良好的信号完整性，专为MIPI规范设计，允许连接到CSI或DSI模块。36球晶圆级芯片尺寸封装（WLCSP）2.4mm x 2.4mm，无铅和无卤，适用于移动设备。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- FSA646UCX-TP
- 商品编号
- C49231008
- 商品封装
- WLCSP-36(2.4x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.047436克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 10Ω | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 1.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 1.2us | |
| 关闭时间(toff) | 800ns | |
| 带宽 | 5.1GHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps | |
| 功能特性 | 断电隔离 |
商品概述
这是一款高性能的四数据通道MIPI D-PHY开关。这款单刀双掷开关针对在两个高速或低功耗MIPI信号源之间切换进行了优化。该器件具有宽带宽并能保持良好的信号完整性，使其成为理想选择。它专为MIPI规范设计，允许连接至CSI或DSI模块。采用36球晶圆级芯片尺寸封装，尺寸为2.4毫米×2.4毫米，且为无铅、无卤素设计，使其非常适合移动设备。
商品特性
- 宽VCC电源电压范围：1.65V~5.5V
- 低静态电流：典型值35微安
- 通道间串扰：典型值-30分贝
- 插入损耗：1千兆赫兹时为-1分贝，1.5千兆赫兹时为-2分贝，5.1千兆赫兹时为-3分贝
- 断电时真正隔离与关断隔离度：典型值-25分贝
- 引脚与FSA646兼容
- 小尺寸封装：CSP-36
应用领域
- 平板电脑与笔记本电脑
- 多摄像头与显示屏
- 4G/5G智能手机
- 电信信号切换
- 移动与人工智能设备
