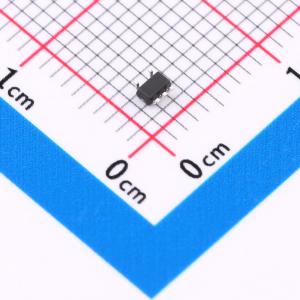

温馨提醒：图片仅供参考，商品以实物为准
LMV321IDCKR-TP
通用型、1MHz、微功耗CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 它们是通用、低失调、高频率响应和低功耗的运算放大器。具有1MHz的出色带宽、1V/μs的压摆率，每个放大器在5V时的静态电流为28μA，该系列可设计用于广泛的应用。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LMV321IDCKR-TP
- 商品编号
- C49231023
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0321克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | - | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 1.8uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 65nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 28uA | |
| 输出电流 | 45mA | |
| 工作温度 | -45℃~+85℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | 750mV~2.75V；-2.75V~-750mV | |
| 功能特性 | - |
商品概述
该系列为通用型、低失调、高频率响应和低功耗运算放大器。其具备1MHz的优异带宽、1V/μs的压摆率，以及在5V电源下每放大器仅28μA的静态电流，可广泛应用于多种设计。这些运算放大器专为在低电压和低功耗系统中提供性能而设计。其输入共模电压范围包含地电位，最大输入失调电压为3mV。这些器件能够驱动重负载并提供轨到轨输出摆幅。该系列运算放大器在-40°C至+85°C的完整温度范围内，在1.5V至5.5V的单电源或双电源供电下均有明确规格。
商品特性
- 通用型，低成本
- 增益带宽积：1MHz
- 低供电电流：28μA (VS = 5V)
- 输入失调电压：1mV (典型值)
- 压摆率：1V/μs (VS=5V)
- 输入偏置电流：5pA
- 轨到轨输入和输出
- 输入过驱时无相位反转
- 电源电压范围：1.5V 至 5.5V
- 工作温度：-45°C ~ +85°C
应用领域
- 音频输出
- 电池与电源控制
- 烟雾/气体/环境传感器
- 医疗设备
- 便携式仪器与移动设备
- 有源滤波器
- 压电传感器放大器
- 传感器接口
- ASIC输入或输出放大器
