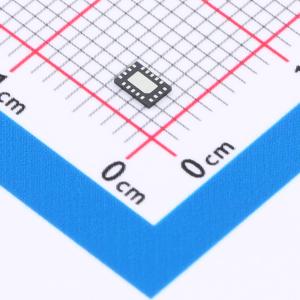

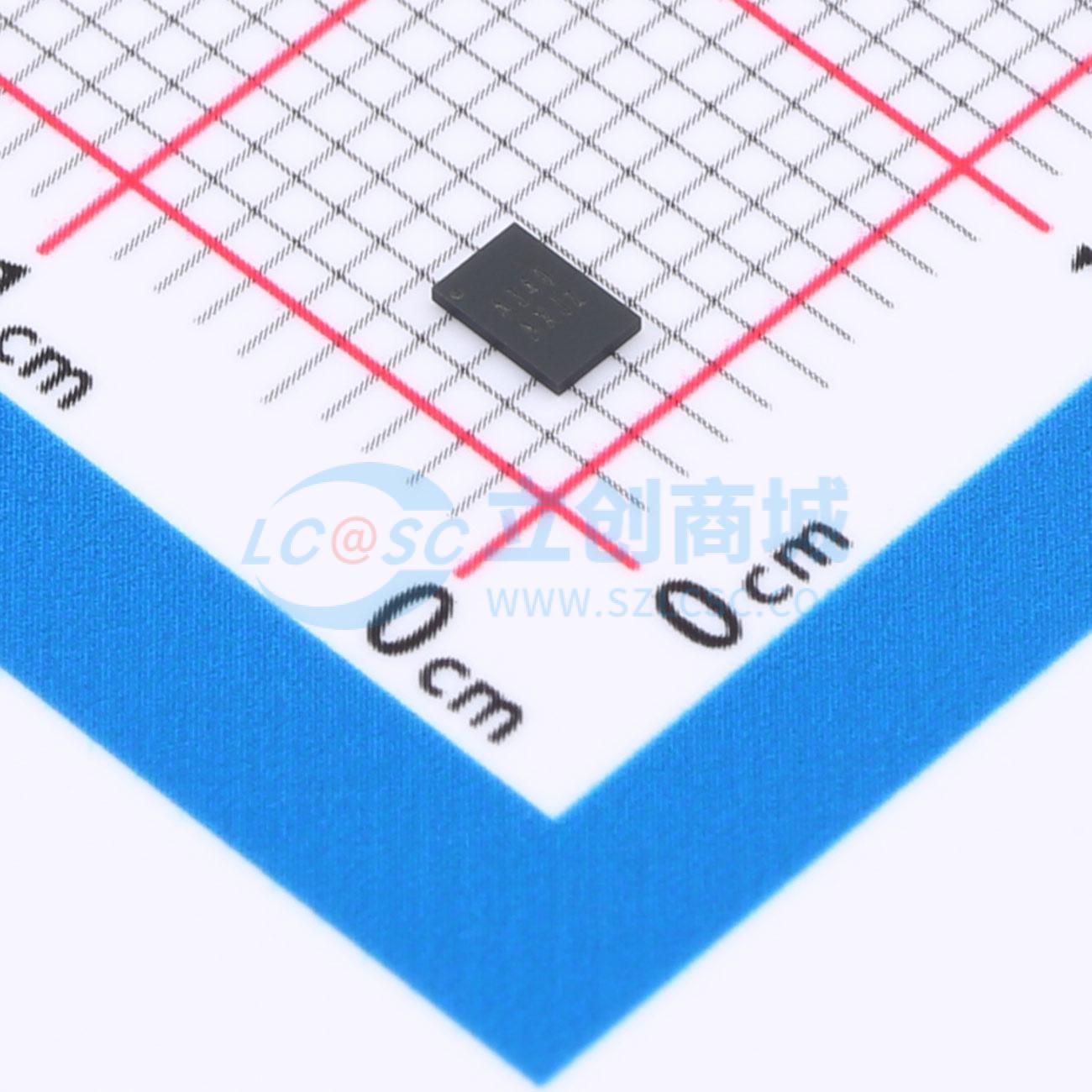

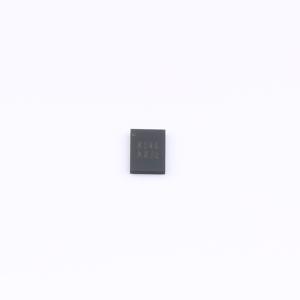

温馨提醒：图片仅供参考，商品以实物为准
TPG3USB340YF
双通道差分2 1/1 2 USB3.1 10Gbps超高速复用器/解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种适用于USB Type-C应用的高速双向无源开关，采用复用或解复用配置，支持USB 3.1 Gen 1和Gen 2数据速率。基于控制引脚SEL，该设备可在端口L0或端口L1与端口C0之间的差分通道上进行切换。是一种通用的模拟差分无源开关，可用于任何需要0至2V共模电压范围和差分幅度高达1.8Vₚ₋ₚ的差分信号的高速接口应用。它采用自适应跟踪技术，确保在整个共模电压范围内通道保持不变。该设备出色的动态特性允许进行高速切换，对信号眼图的衰减最小，增加的抖动非常小。工作时功耗小于2mW，通过_EN引脚可进入关机模式，功耗小于20μW。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPG3USB340YF
- 商品编号
- C49231012
- 商品封装
- QFN-18(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.036735克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 8Ω@1.8V | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 1.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 1.2us | |
| 关闭时间(toff) | 800ns | |
| 带宽 | 5.1GHz | |
| 工作温度 | - | |
| 传播延迟(tpd) | 250ps | |
| 功能特性 | 双向模拟通道；断电隔离 |
商品概述
该器件是一款高速双向无源开关，支持复用器或解复用器配置，适用于USB Type-C应用，兼容USB 3.1 Gen 1和Gen 2数据速率。根据控制引脚SEL的状态，该器件可在差分通道Port L0或Port L1与Port Co之间进行切换。它是一款通用的模拟差分无源开关，适用于任何要求共模电压范围为0至2 V、差分信号幅度高达1.8 Vₚ₋ₚ的高速接口应用。该器件采用自适应跟踪技术，确保在整个共模电压范围内通道特性保持不变。其出色的动态特性允许高速切换，同时将信号眼图的衰减降至最低，并仅添加极少的抖动。工作时功耗<2mW，并具有可通过_EN引脚启用的关断模式，此时功耗<20μW。
商品特性
- 宽电源电压范围：1.5 V 至 5.5 V
- 差分2:1或1:2开关/复用器
- USB 3.1超高速10Gbps开关
- 高带宽：5.1GHz @ -3dB带宽
- 隔离度：-24dB @ 1.25 GHz
- 串扰：-34dB @ 1.25 GHz
- 低比特间偏移，双向
- ESD耐受能力：2kV HBM
- 当VDD = 0 V时提供断电保护
- 兼容1.8-V逻辑输入
- 引脚兼容ASW3410、DIO3340、FUSB340
应用领域
- USB Type-C生态系统
- 台式机与笔记本电脑
- 服务器/存储区域网络
- 共享I/O端口
- PCI Express背板
- FPD LinkII与FPD LinkIII切换
