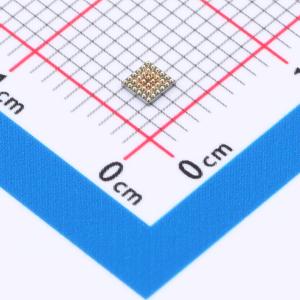

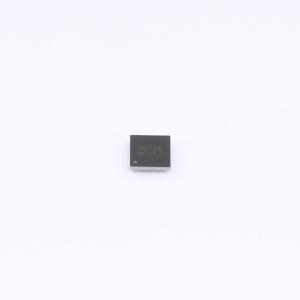

温馨提醒：图片仅供参考，商品以实物为准
TPG3USB646UC
高性能MIPI C-PHY开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高性能四数据通道MIPI D-PHY开关。这种单刀双掷 (SPDT) 开关经过优化，可在两个高速或低功耗MIPI源之间切换。具有宽带宽并保持良好的信号完整性，专为MIPI规范设计，允许连接到CSI或DSI模块。36球晶圆级芯片尺寸封装 (WLCSP) 2.4mm x 2.4mm，无铅和无卤，适用于移动设备。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPG3USB646UC
- 商品编号
- C49231013
- 商品封装
- WLCSP-36(2.4x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 10Ω@1.8V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 1.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 1.2us | |
| 关闭时间(toff) | 800ns | |
| 带宽 | 5.1GHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps | |
| 功能特性 | 断电隔离 |
商品概述
该器件是一款高性能四数据通道MIPI D-PHY开关。此单刀双掷（SPDT）开关针对在两个高速或低功耗MIPI信号源之间切换进行了优化。该器件具有宽带宽并能保持良好的信号完整性，这使其成为理想选择。该器件专为MIPI规范设计，允许连接至CSI或DSI模块。采用36球晶圆级芯片尺寸封装（WLCSP），尺寸为2.4mm × 2.4mm，无铅且无卤素，使其非常适用于移动设备。
商品特性
- 宽VCC电源范围：1.65V~5.5V
- 低静态电流：典型值35uA
- 通道间串扰：典型值-30dB
- 插入损耗：1GHz时为-1dB，1.5GHz时为-2dB，5.1GHz时为-3dB
- 断电时真正隔离且关断隔离度：典型值-25dB
- 引脚与FSA646兼容
- 小尺寸封装：CSP-36（WLCSP-36，2.4x2.4）
应用领域
- 平板电脑与笔记本电脑
- 多摄像头与显示系统
- 4G/5G智能手机
- 电信信号切换
- 移动与人工智能设备
