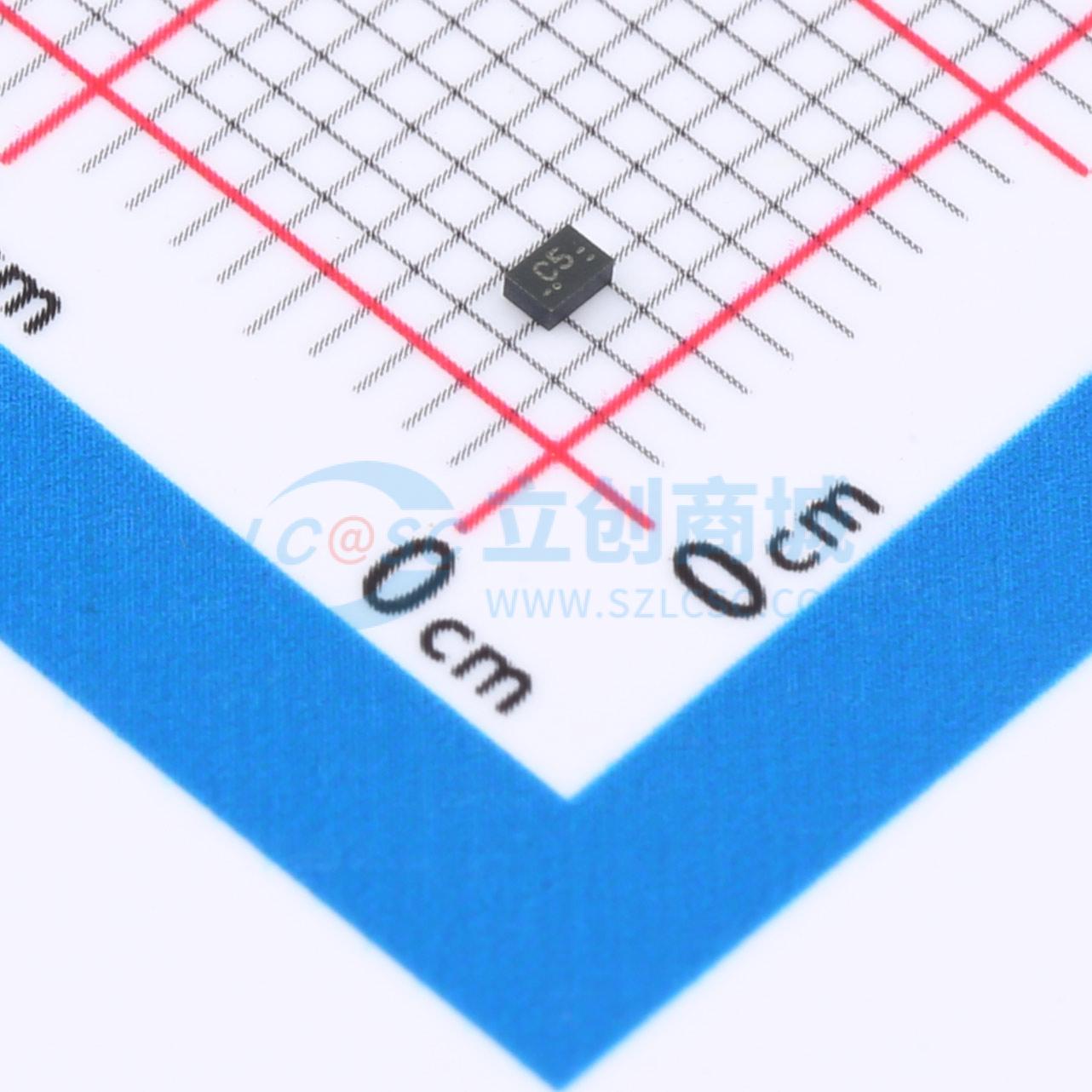

温馨提醒：图片仅供参考，商品以实物为准
TP74LVC1G3157N6
单刀双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是低电压单刀双掷 (SPDT) 模拟开关，适用于斩波、调制解调器、信号选通以及模数和数模转换系统中的信号复用。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G3157N6
- 商品编号
- C49231011
- 商品封装
- DFN1510-6
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:2 | |
| 通道数 | - | |
| 导通电阻(Ron) | 3.9Ω | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 7pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 350MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 断电隔离 |
商品概述
这是一款低电压单刀双掷模拟开关，适用于斩波、调制解调器、信号门控以及模数转换和数模转换系统中的信号多路复用。
商品特性
- 低导通电阻，当A=5V时，Ron=1.5Ω
- 1.8V逻辑兼容控制引脚
- A引脚可覆盖VCC，实现即使电源失效时的真正隔离
- 高关断隔离度：-100dB @ 100KHz
- 低通道间串扰：-97dB @ 100KHz
- 高带宽（-3dB @ 350MHz），适用于USB2.0高速路由
- 低静态电流（< 2uA），具有非常宽的电源电压范围（1.5V ~ 5.5V）
应用领域
- 手机及TWS耳机
- 音频
- 视频
- UART
- USB2.0信号与电源路由
