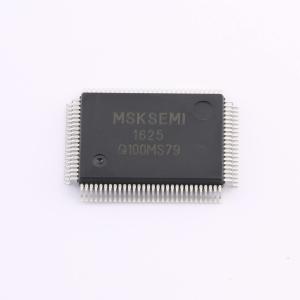

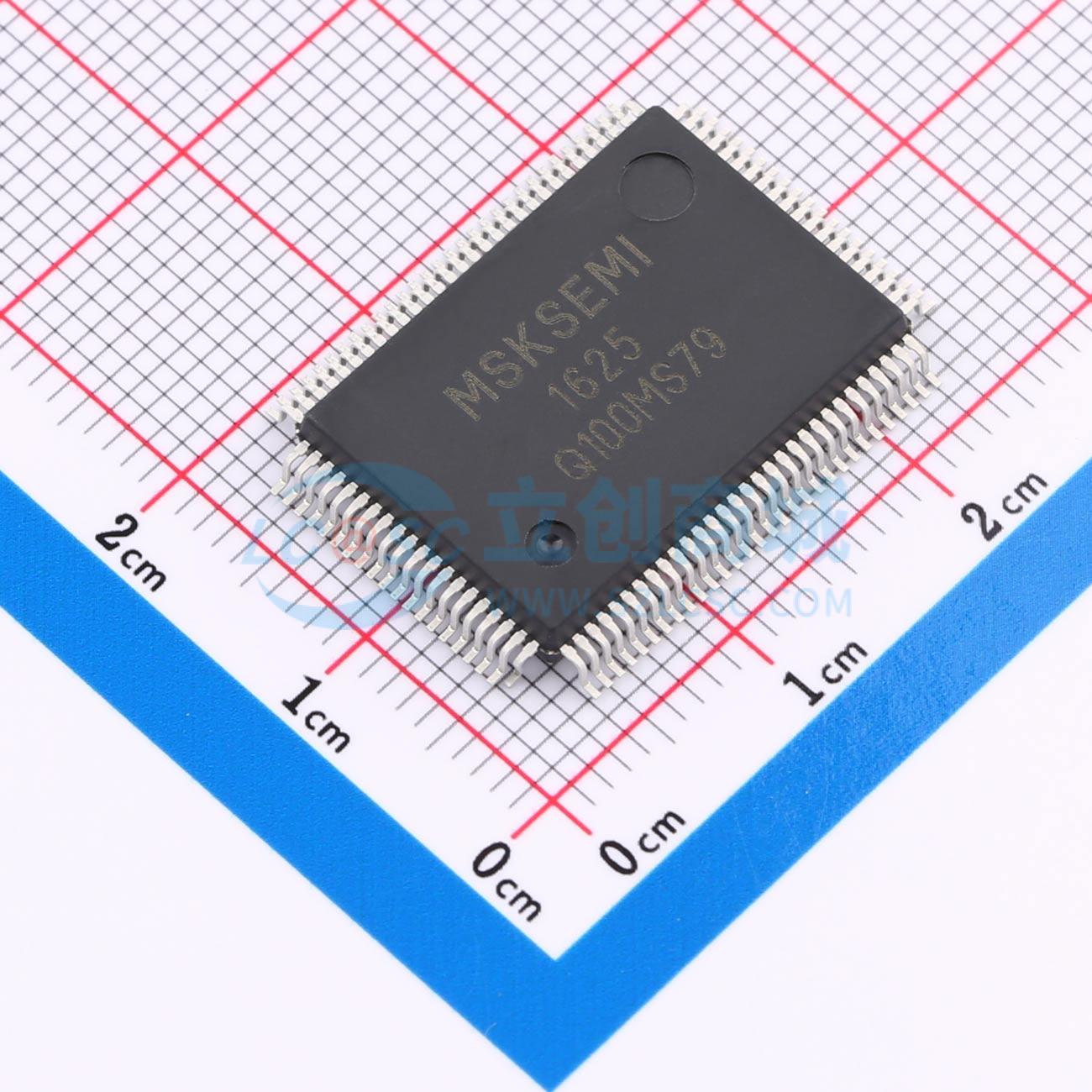

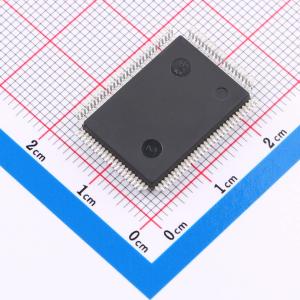

MSHT1625(QFP100)
外设芯片扩展显示功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款外设芯片，专门用于搭配I/O型单片机可扩展显示功能。该芯片最大显示模式为512点 (64×8) 。该芯片支持串行接口、蜂鸣器发声、看门狗定时器／时基定时器功能。是一个内存映射多功能LCD控制器。该芯片的软件配置特性使其适用于多种LCD应用，包括LCD模块和显示子系统。连接至主控制器只需3条线。涵盖多种产品可满足不同应用需求。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSHT1625(QFP100)
- 商品编号
- C49208500
- 商品封装
- QFP-100(14x20)
- 包装方式
- 托盘
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | - | |
| 工作电压 | 2.7V~5.2V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/8 | |
| 工作电流 | 132uA | |
| 偏压 | 1/4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 64x8 bit | |
| 频率 | 32kHz | |
| 静态电流 | 1uA | |
| 耗散功率(Pd) | - | |
| 功能特性 | 集成升压电路；内置振荡器 |
商品概述
MSHT1625是一款外设芯片，用于搭配I/O型单片机扩展显示功能，最大显示模式为512点。它是一款内存映射多功能LCD控制器，其软件配置特性使其适用于多种LCD应用，包括LCD模块和显示子系统。该芯片通过3线串行接口连接至主控制器，并支持蜂鸣器发声、看门狗定时器/时基定时器功能。该系列提供多种产品以满足不同应用需求。
商品特性
- 工作电压：2.7V~5.2V
- 内建RC振荡器
- 支持外部32.768kHz晶体振荡器或32kHz频率源输入
- 1/4偏置，1/8占空比，64Hz帧频率
- 最大64×8显示模式，8COM×64SEG
- 内建电阻型偏置发生器
- 3线串行接口
- 8种时基/看门狗定时器选项
- 时基或看门狗定时器溢出输出
- 内部LCD显示RAM
- 读/写地址自动递增
- 2种蜂鸣器频率可选：2kHz/4kHz
- 提供省电命令以降低功耗
- 软件配置特性
- 数据模式和命令模式指令
- 3种数据访问模式
- VLCD引脚用于调节LCD工作电压
- 100引脚LQFP封装
- 100引脚QFP封装
