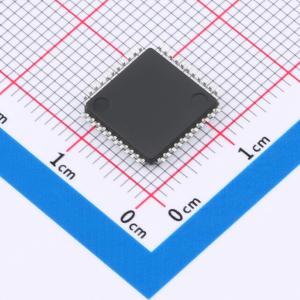

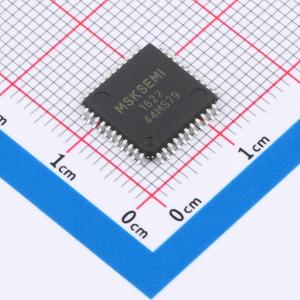

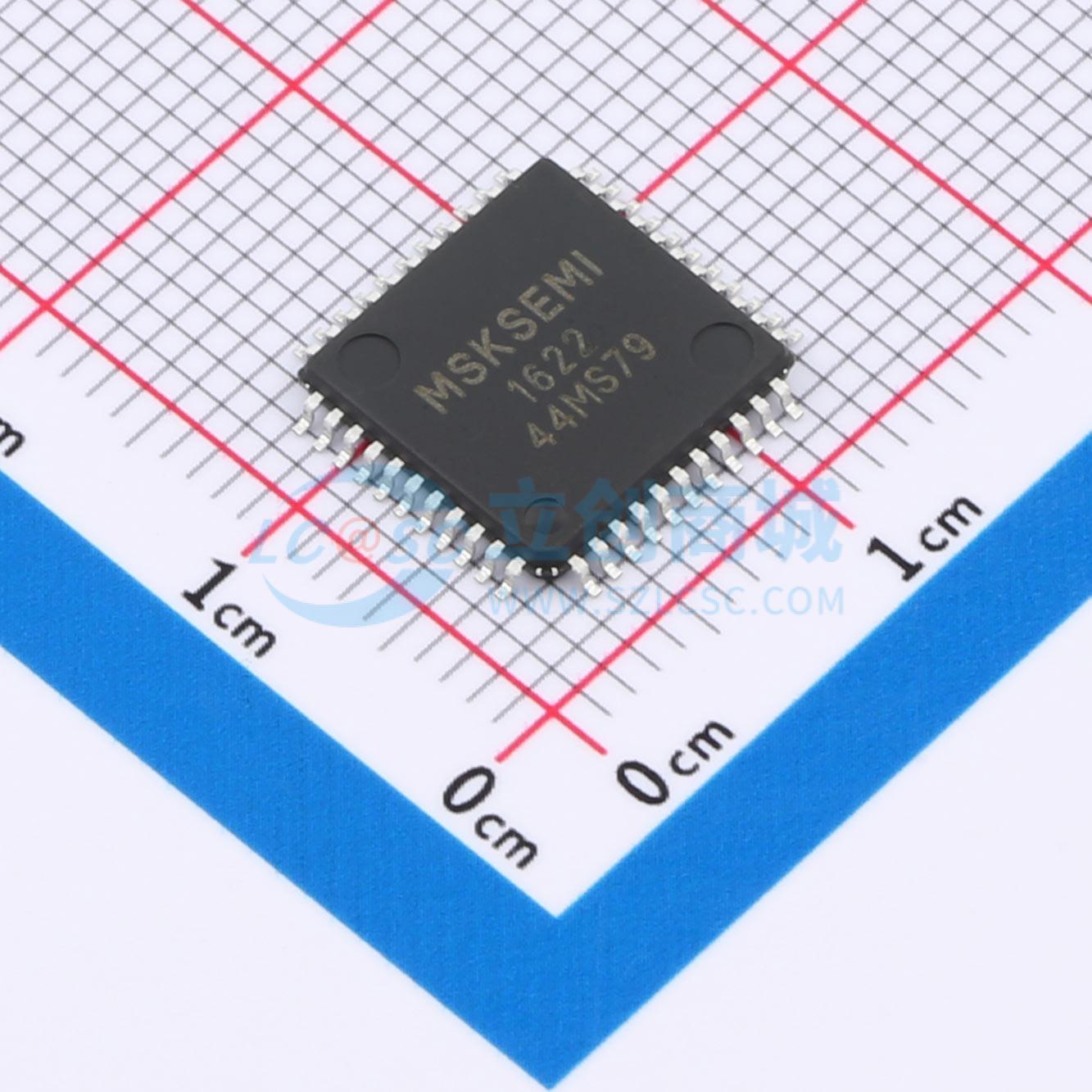

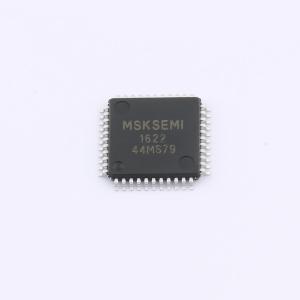

温馨提醒：图片仅供参考，商品以实物为准
MSHT1622(LQFP44)
256点阵式存储器映射多功能LCD驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种256点阵式存储器映射多功能LCD驱动电路。SW结构特点，使它适合点阵式LCD显示，包括LCD模块和显示子系统，具有关闭电源功能。是一种具有微控制器接口，由存储器映射的32×8点阵式LCD控制驱动器。电路上电时清零复位，通过命令端进行工作状态设置，通过片选、读、写对RAM数据进行读、写、修改操作，按照一一对应的原则，驱动LCD显示器。该电路可用于点阵式LCD显示驱动，各SEG端是互相独立的，且容易对RAM数据进行修改，所以显示点阵内容灵活，可随用户任意定制。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSHT1622(LQFP44)
- 商品编号
- C49208497
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | 32段 | |
| 工作电压 | 2.7V~5.2V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/2 | |
| 工作电流 | 80uA | |
| 偏压 | 1/4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 32x8 bit | |
| 频率 | 32kHz | |
| 静态电流 | 1uA | |
| 耗散功率(Pd) | - | |
| 功能特性 | 集成升压电路；内置振荡器 |
商品概述
MSHT1622 是一款存储器映射的 256 点阵式多功能 LCD 驱动电路。其软件结构特点使其适用于点阵式 LCD 显示应用，包括 LCD 模块和显示子系统。该电路具备电源关闭功能，以降低功耗。它通过微控制器接口进行控制，上电时执行清零复位。工作状态通过命令端口设置，通过片选、读、写操作对 RAM 数据进行读写和修改，并按照一一对应原则驱动 LCD 显示器。各段驱动端相互独立，便于灵活修改显示内容，支持用户定制。静态显示 RAM 结构为 64×4 位，存储显示数据，其内容直接映射到 LCD 驱动器。数据通过读、写及读-修改-写命令存入 RAM。时基发生器与看门狗定时器共享一个 256 分频计数器，其使能、禁用、清除及中断使能/禁用控制相互独立。看门狗定时器溢出时，IRQ 引脚将保持低电平，直至收到清除看门狗定时器或禁用中断命令。若选择外部时钟源，则系统禁用命令无效，除非移除外部时钟，否则系统不会进入低功耗模式。内部包含一个简单的蜂鸣器电路，可产生一对反相驱动信号以驱动压电蜂鸣器，蜂鸣频率可通过命令选择为 2kHz 或 4kHz，并可控制其开启或关闭。电路通过串行软件进行配置，设置和传输显示数据的指令分为命令模式和数据模式两种。命令模式用于系统配置，数据模式用于数据操作。接口包括 4 条线：片选用于初始化和终止通信；数据线用于串行输入/输出；读时钟用于在下降沿读取数据；写时钟用于在上升沿锁存数据、地址和命令；中断请求线用于输出时基或看门狗定时器溢出标志。建议主控制器在上电复位后对 MSHT1622 进行初始化，以防误动作。
商品特性
- 工作电压范围：2.7V ~ 5.2V
- 内建 32kHz RC 振荡电路
- 支持 1/4 偏置，1/2 占空比，显示频率为 64Hz
- 内部集成电阻型偏置电压产生电路
- 提供两种蜂鸣器频率选择：2kHz 或 4kHz
- 支持关机指令以降低功耗
- 集成时基和看门狗定时器电路
- 提供时基/看门狗定时器溢出输出
- 提供 8 种时基/看门狗定时器时钟源
- 最大支持 32×8 点阵的 LCD 驱动
- 采用 3 线串行接口
- 支持地址自动累加功能
- 提供三种数据访问模式
- 提供 VLCD 引脚用于调节 LCD 电压
- 封装形式：64 引脚 QFP/LQFP，44 引脚 LQFP
