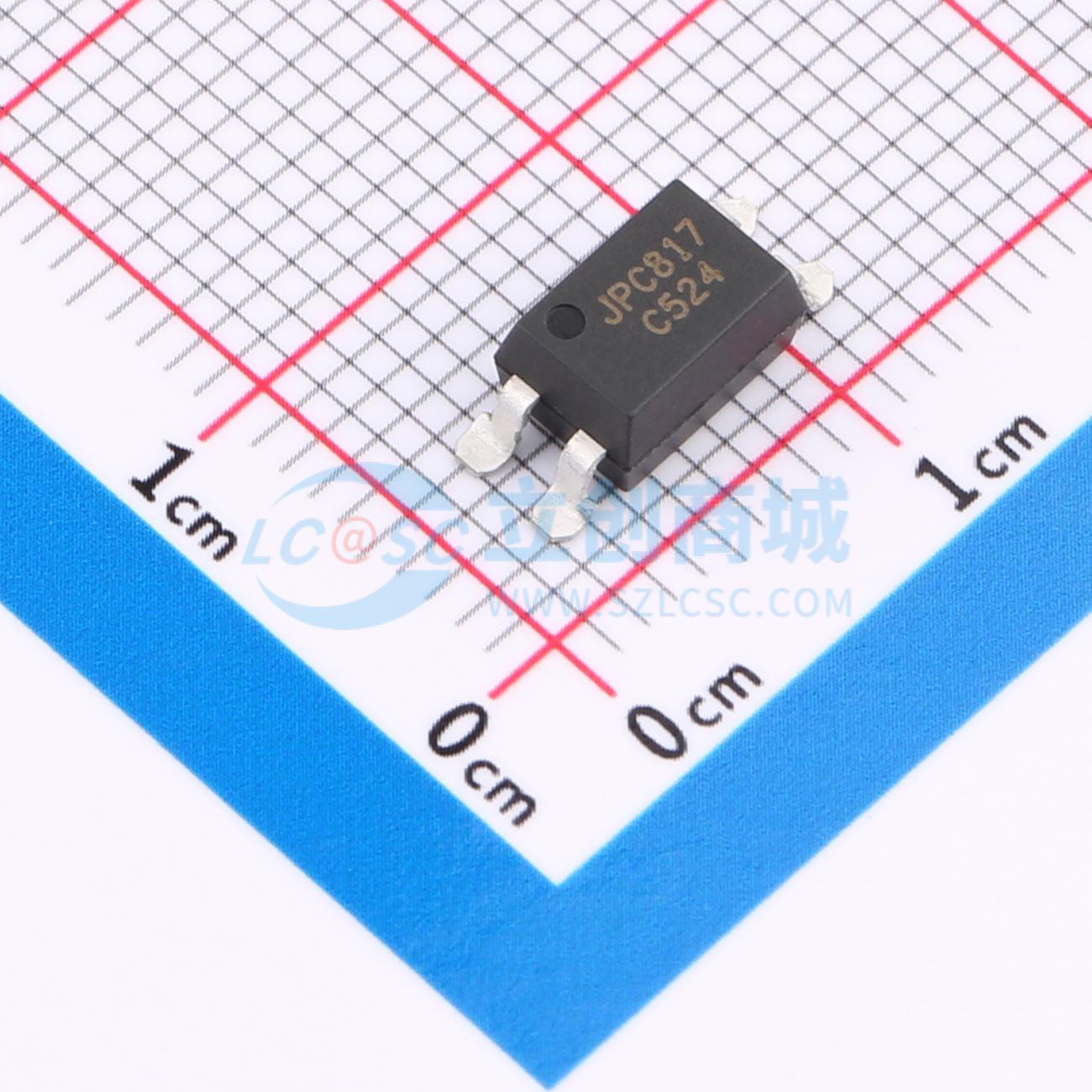

温馨提醒：图片仅供参考，商品以实物为准

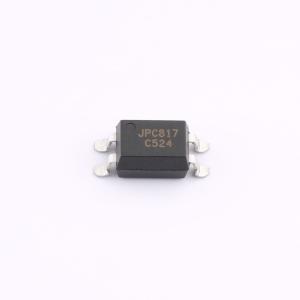

JPC817-C
光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 正向压降(Vf) 1.2V 输出电流 2mA 隔离电压(Vrms) 5kV 直流反向耐压(Vr) 6V 负载电压 35V 属性 参数值 输出通道数 1 集射极饱和电压(VCE(sat)) 100mV@1mA,20mA 上升时间(tr) 6us 下降时间 5us 工作温度 -55℃~+110℃ 电流传输比(CTR)最小值 50% 电流传输比(CTR)最大值/饱和值 600%
- 品牌名称
- JUXING(钜兴)
- 商品型号
- JPC817-C
- 商品编号
- C49208349
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.40755克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 6us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
