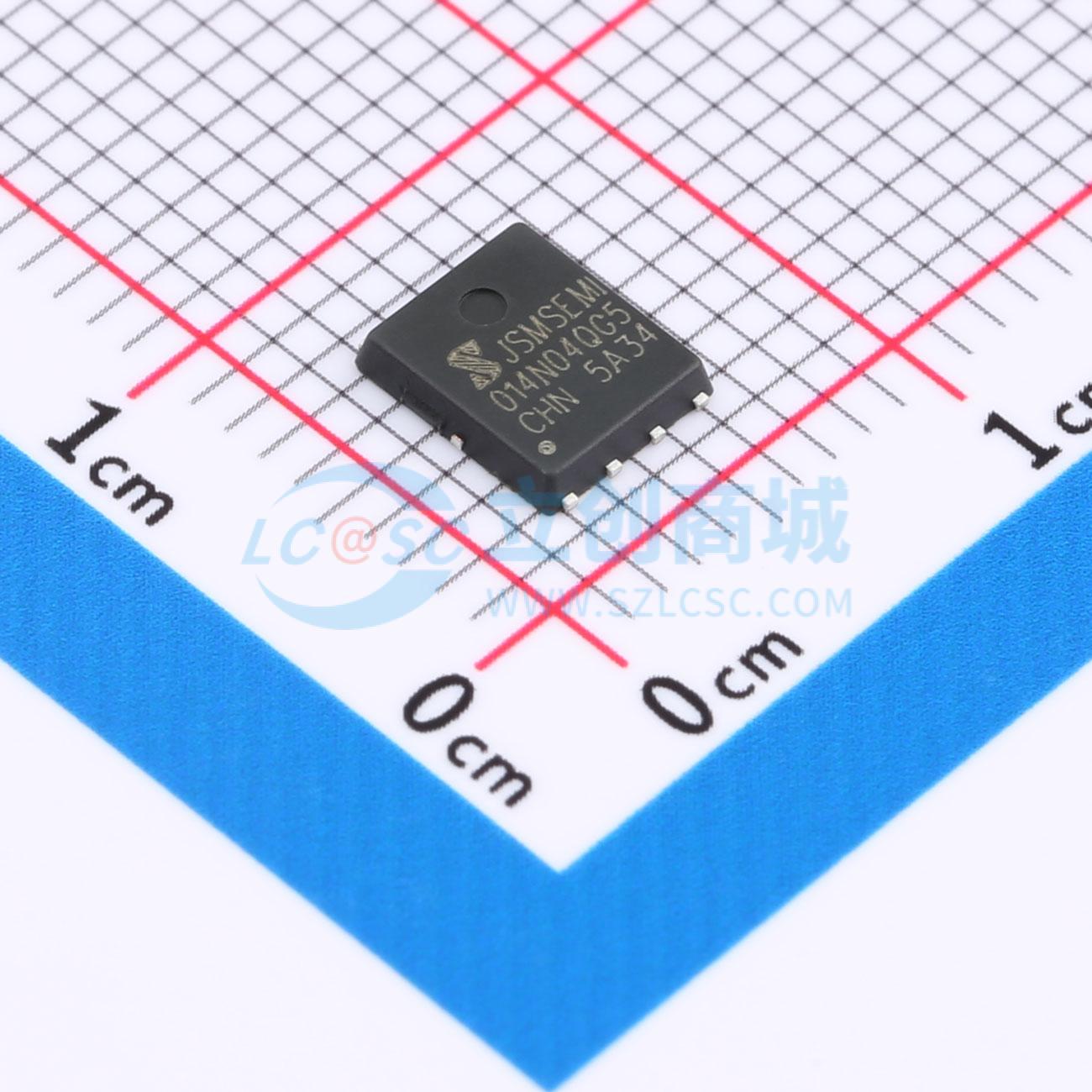

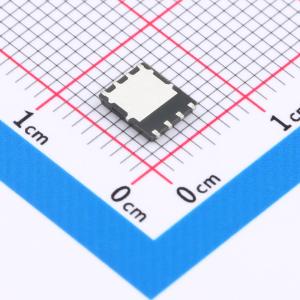

温馨提醒：图片仅供参考，商品以实物为准
SHYG015N04LS1C2
40V 150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道高性能低结电容，40V 150A 1.1mΩ@10V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SHYG015N04LS1C2
- 商品编号
- C49206918
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.17896克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 1.7mΩ@4.5V；1.1mΩ@10V | |
| 耗散功率(Pd) | 114W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 87nC@10V | |
| 输入电容(Ciss) | 5.5nF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 1.85nF |
商品概述
- 分裂栅沟槽 MOSFET 技术
- 出色的散热封装
- 用于降低 RDS(ON) 的高密度单元设计
- 湿度敏感度等级 1 级
- 环氧材料符合 UL 94 V-0 阻燃等级
- 无卤
商品特性
- VDS 40V
- ID 150A
- RDS(ON)（VGS = 10V 时）< 1.4mΩ
- RDS(ON)（VGS = 4.5V 时）< 2.6mΩ
- 100% 进行 EAS 测试
- 100% 进行 ∇Vds 测试
应用领域
- 功率开关应用-不间断电源-DC-DC 转换器
