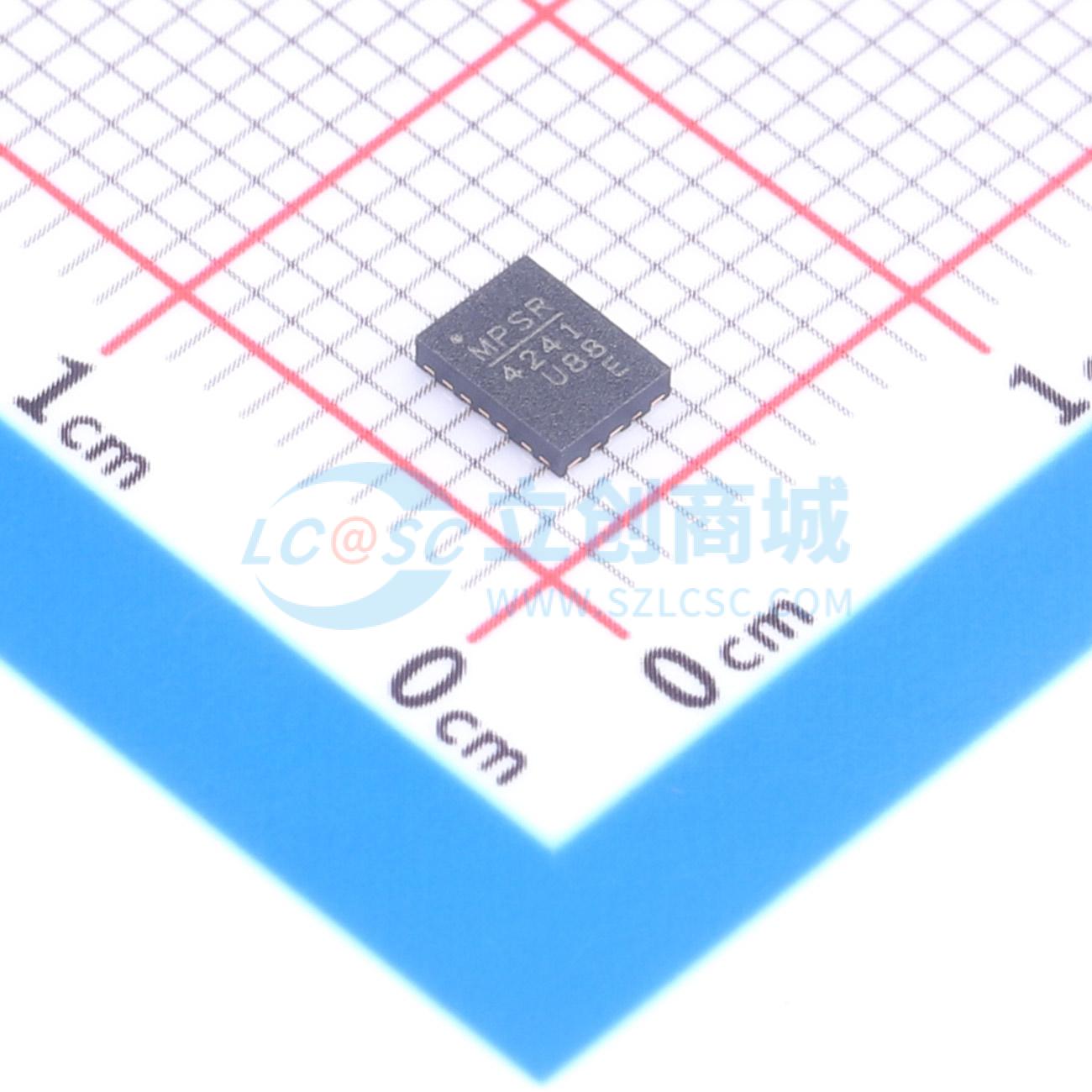

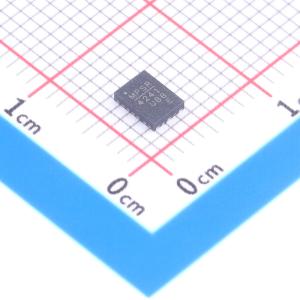

MPQ4241GLE-0000-AEC1-Z

MPQ4241是用于USB Type-C端口的全集成解决方案。该器件集成了带集成功率开关的降压转换器和USB供电（PD）控制器，可在宽输入电压（VIN）电源范围内实现65W连续输出功率（POUT），具有出色的负载和线性调整率。MPQ4241提供高精度CC过流保护（OCP）。该USB端口专为USB Type-C端口设计，还兼容传统USB Type-A端口。USB Type-C端口支持USB PD 3.1版，带有可编程电源（PPS），向后兼容BC1.2电池充电规范的专用充电端口（DCP）方案、3A分压器模式和1.2V/1.2V模式，无需用户外部交互。它还支持QC4+和华为FCP模式。当电池电压（VBATT）过低或发生过热情况时，MPQ4241提供可配置的USB供电功率（PDP）管理状态机。当两个MPQ4241器件用于双PD端口时，内部功率分配逻辑可以智能分配总功率。故障保护包括固定功率对象（PDO）过流保护、DP/DM/CCx过压保护（OVP）、输出过压保护和热关断。MPQ4241只需要少量现成的标准外部元器件。它采用带可焊侧翼的QFN-21 (3mmx4mm)封装，符合AEC-Q100 1级标准。

• 集成高效降压转换器，仅支持供电端PD控制器
• 宽工作输入范围:4.5V 至 24V
• 输入电压可承受 36V
• 输出电压范围:3.3V 至 21V
• 最高输出功率可达 21V/65W
• 高精度内部输出CC电流限制
• 集成降压转换器，内置 30mΩ/18mΩ 低导通电阻（RDS(ON)）MOSFET
• 支持低压差（LDO）模式，最高占空比 99.6%
• USB Type-C 断开时静态电流（IQ）低
• 开关频率（fSW）支持 250kHz/420kHz/2.2MHz，带频率抖动
• 支持fSW同步
• 符合 USB Type-C V2.1 标准
• 支持 USB PD R3.1 和 PPS
• 支持 QC4+ 规范、华为 FCP
• 支持 USB 3.1 集线器应用
• 支持 BC1.2、3A 分压器模式、1.2V/1.2V 模式的 DCP 方案
• CC/DP/DM 对 VBUS (14V) 短路保护
• I²C 接口
• 集成 1W VCONN 开关
• 输出线压降补偿
• 输出过压保护（OVP）
• 支持 FCCM 或 自动 PFM/PWM 工作模式
• 高温时自动降功率
• 电池电压（VBATT）过低时自动降功率

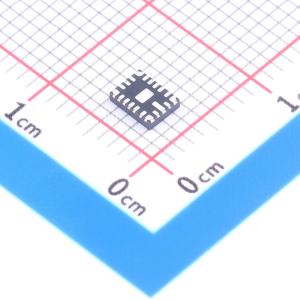

• 采用带可焊侧翼的 QFN-21(3mmx4mm) 封装
• 符合 AEC-Q100 1级标准

• USB 电源
• USB PD 端口
