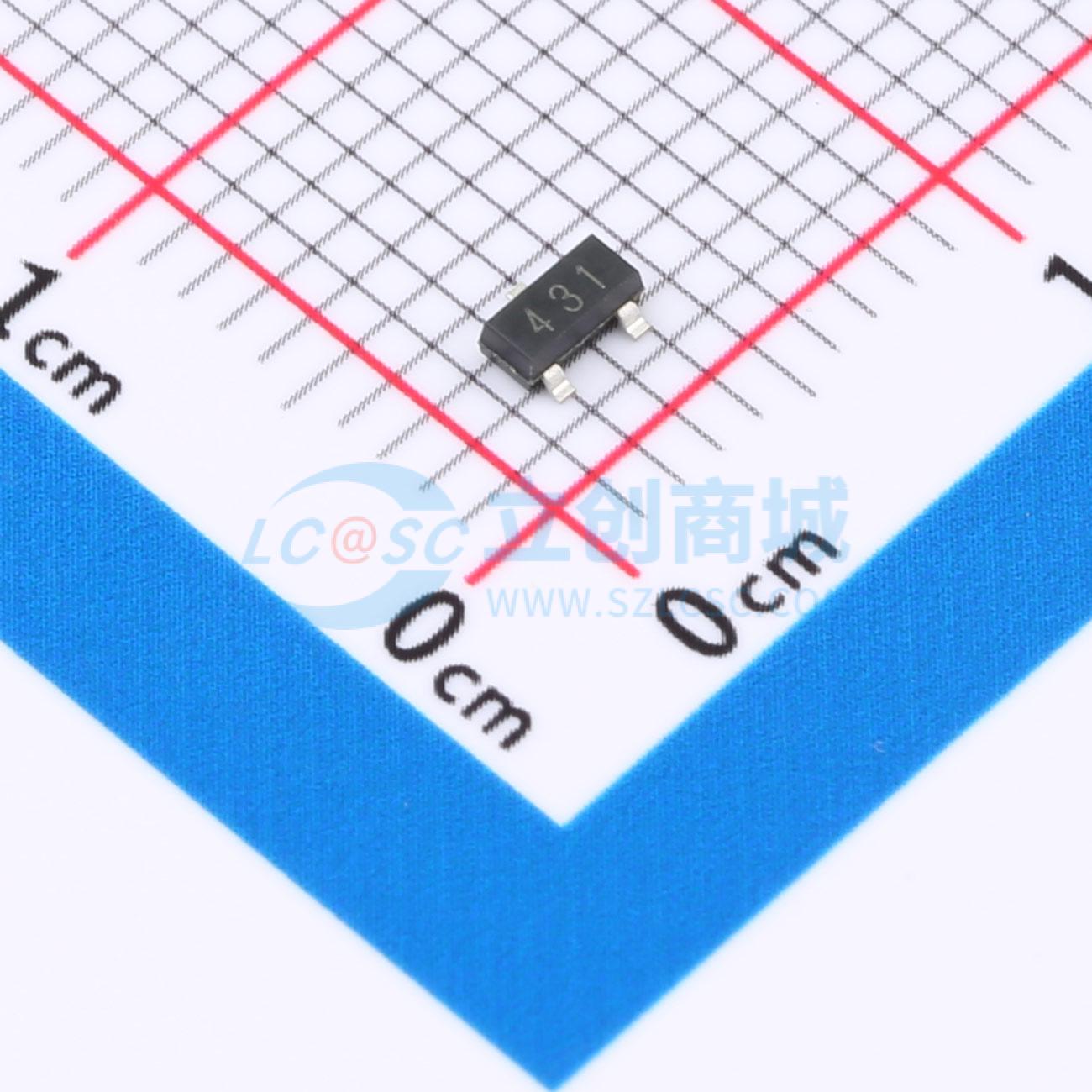

温馨提醒：图片仅供参考，商品以实物为准
TL431
2.5V~40V 50ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种三端可调稳压器系列，在适用的温度范围内具有保证的热稳定性。输出电压可以通过两个外部电阻设置在Vref（约2.5伏）和40伏之间的任何值。这些器件的典型动态输出阻抗为0.28Ω。有源输出电路提供非常尖锐的导通特性，使其在许多应用中是齐纳二极管的理想替代品。
- 品牌名称
- KUU
- 商品型号
- TL431
- 商品编号
- C49195703
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0345克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.5V~40V | |
| 输出电压 | 2.5V~40V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% | |
| 温度系数 | 50ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 50uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 温度补偿控制 |
商品概述
TL431是一款三端可调稳压器系列，在适用温度范围内保证热稳定性。通过两个外部电阻，输出电压可设置在Vref（约2.5V）至40V之间的任意值。该器件典型动态输出阻抗为0.28Ω。有源输出电路提供非常陡峭的开启特性，使其在许多应用中成为齐纳二极管的优秀替代品。IL431S的工作温度范围为-40℃至+125℃。
商品特性
- 可编程输出电压至40V
- 低动态输出阻抗0.28Ω（典型值）
- 吸收电流能力为100μA至100mA
- 等效全范围温度系数为50ppm/℃
- 温度补偿，可在全额定工作温度范围内工作
- 低输出噪声电压
- ESD 2000 V
- 快速开启响应
应用领域
- 并联稳压器
- 大电流并联稳压器
- 精密限流器
