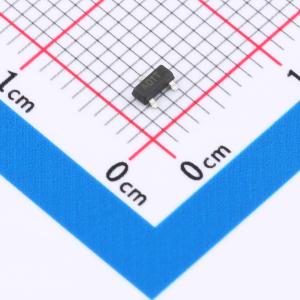

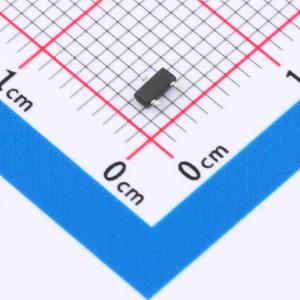

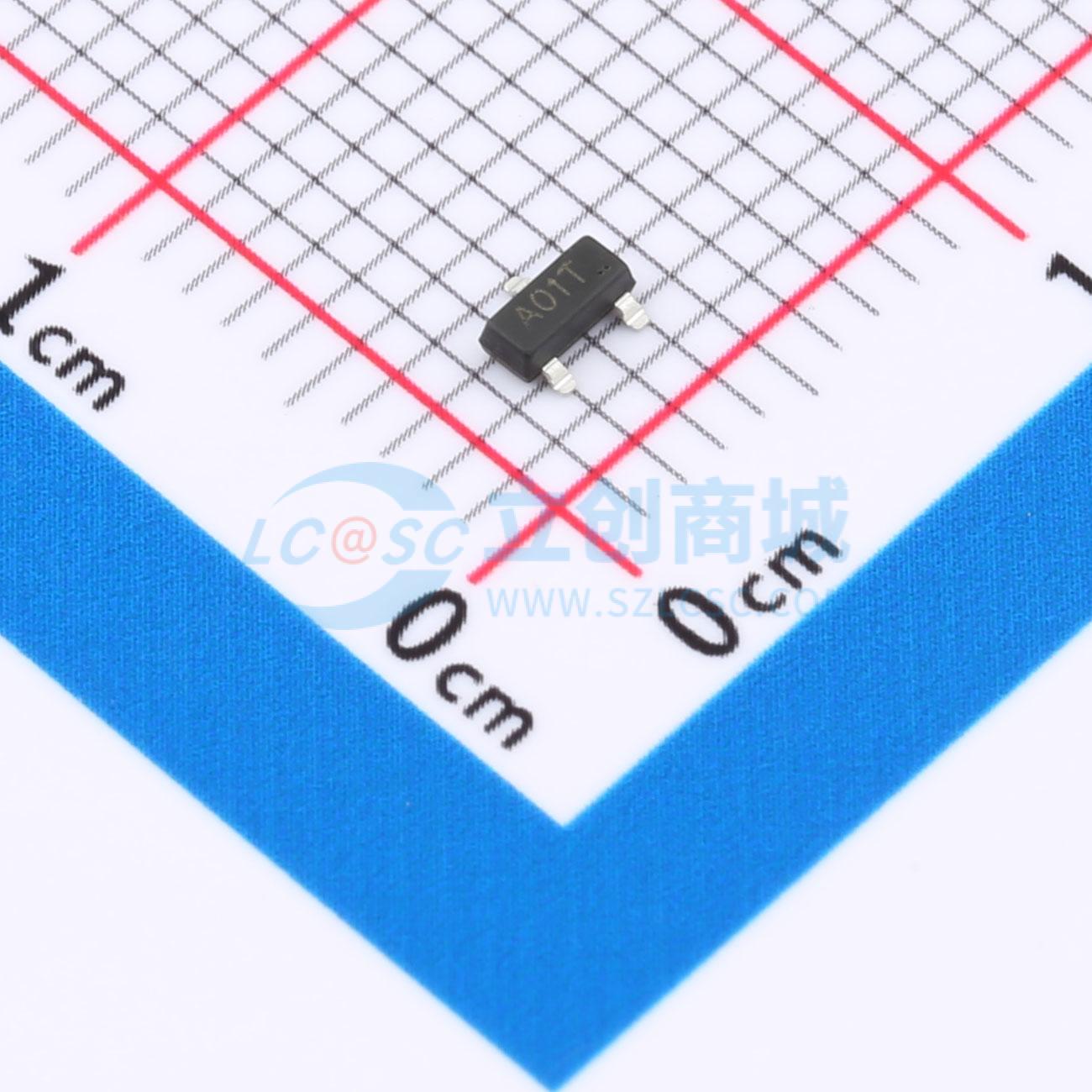

温馨提醒：图片仅供参考，商品以实物为准
AO3400A
N沟道 耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS(max) = 30V。 ID(max) = 5.8A。 RDS(ON) = 20mΩ(max)(VGS = 10V)。 RDS(ON) = 32mΩ(max)(VGS = 4.5V)。 改善的dv/dt能力。 有绿色环保器件。应用：电源管理。 PWM应用
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- AO3400A
- 商品编号
- C49195711
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0345克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 19mΩ@10V | |
| 耗散功率(Pd) | 1.36W | |
| 阈值电压(Vgs(th)) | 900mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.5nC@4.5V | |
| 输入电容(Ciss) | 702pF | |
| 反向传输电容(Crss) | 52pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 66pF |
商品特性
- 最大漏源电压(VDS(max)) = 30 V
- 最大漏极电流(ID(max)) = 5.8 A
- 当栅源电压(VGS) = 10 V 时,导通电阻(RDS(ON))最大为 26 mΩ
- 当栅源电压(VGS) = 4.5 V 时,导通电阻(RDS(ON))最大为 32 mΩ
- 改善了 dv/dt 能力
- 提供环保器件
- 快速开关
应用领域
- 电源管理
- 脉宽调制(PWM)应用
- 负载开关
