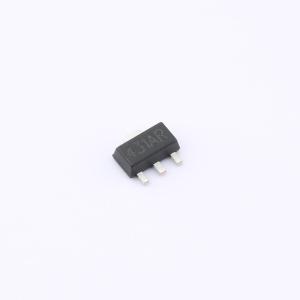

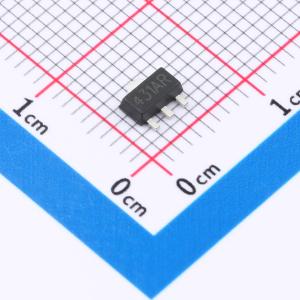

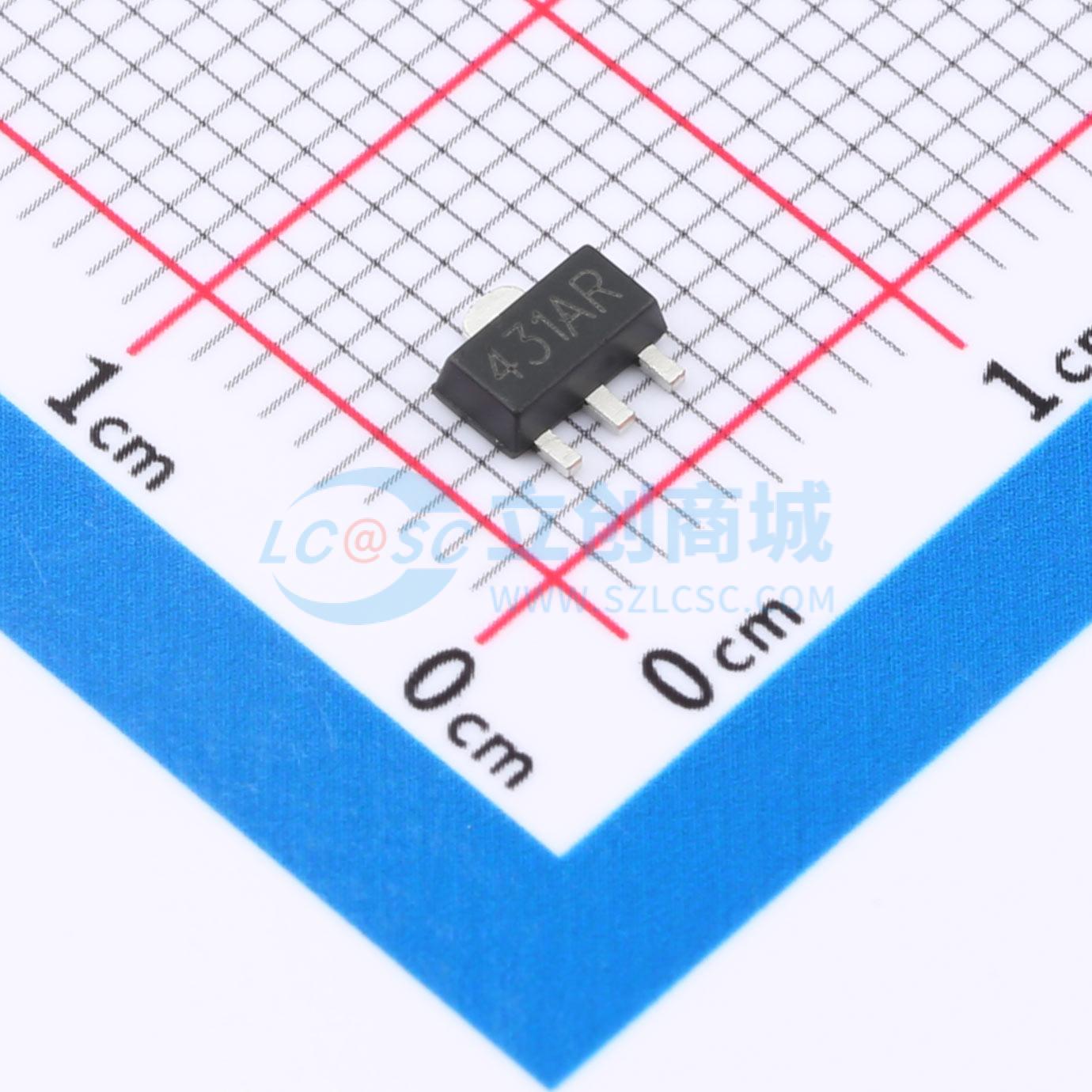

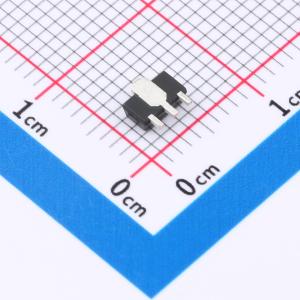

AZ431BR-TP
并联 700nA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种三端可调并联稳压器，可通过两个外部电阻将输出电压设置在Vref（约2.5V）至36V之间的任意值。该器件具有0.15Ω（典型值）的输出阻抗，其有源输出电路具有出色的传导特性，使其在许多应用中成为齐纳二极管的理想替代品，这些应用包括板载电压调节、可调电源以及电源的开启和关闭。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- AZ431BR-TP
- 商品编号
- C49190782
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.1355克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 700nA | |
| 最小阴极电流调节 | 350uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
该器件是一款三端可调并联稳压器，可通过两个外部电阻将输出电压设置在Vref（约2.5V）至36V之间的任意值。这些器件具有0.15Ω（典型值）的输出阻抗。有源输出电路可提供非常陡峭的导通特性，使其能够在许多应用中成为齐纳二极管的优秀替代品。此类应用包括板载电压调节、可调电源以及上电/掉电保护。
商品特性
- 可调输出电压范围：2.5V~36V
- 低动态输出电阻：0.15Ω（典型值）
- 低温漂：5mV（典型值）
- 低输出噪声
- 容性负载下高稳定性
- 电流容量范围：1~100mA
- 精度：0.5%
- 封装形式：SOT89-3
应用领域
- 可调电压和电流基准
- 齐纳二极管替代产品
- 电压监控
- 集成基准的比较器
- 反激式开关电源中的次级侧电压调节
