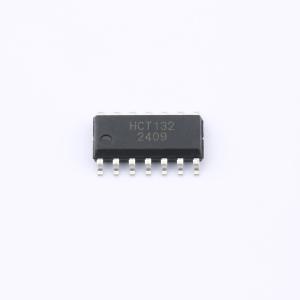

EM74HCT132D
Quad 2-input NAND Schmitt trigger; TTL input
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带有施密特触发输入的四2输入与非门。施密特触发输入可将缓慢变化的输入信号转换为清晰、无抖动的输出信号。
- 品牌名称
- EnergyMath(芯祥科技)
- 商品型号
- EM74HCT132D
- 商品编号
- C49188190
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.2V~1.9V；1.4V~2.1V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.2V；600mV~1.4V | |
| 输出高电平(VOH) | 3.7V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 74HCT | |
| 传播延迟(tpd) | 19ns@4.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
