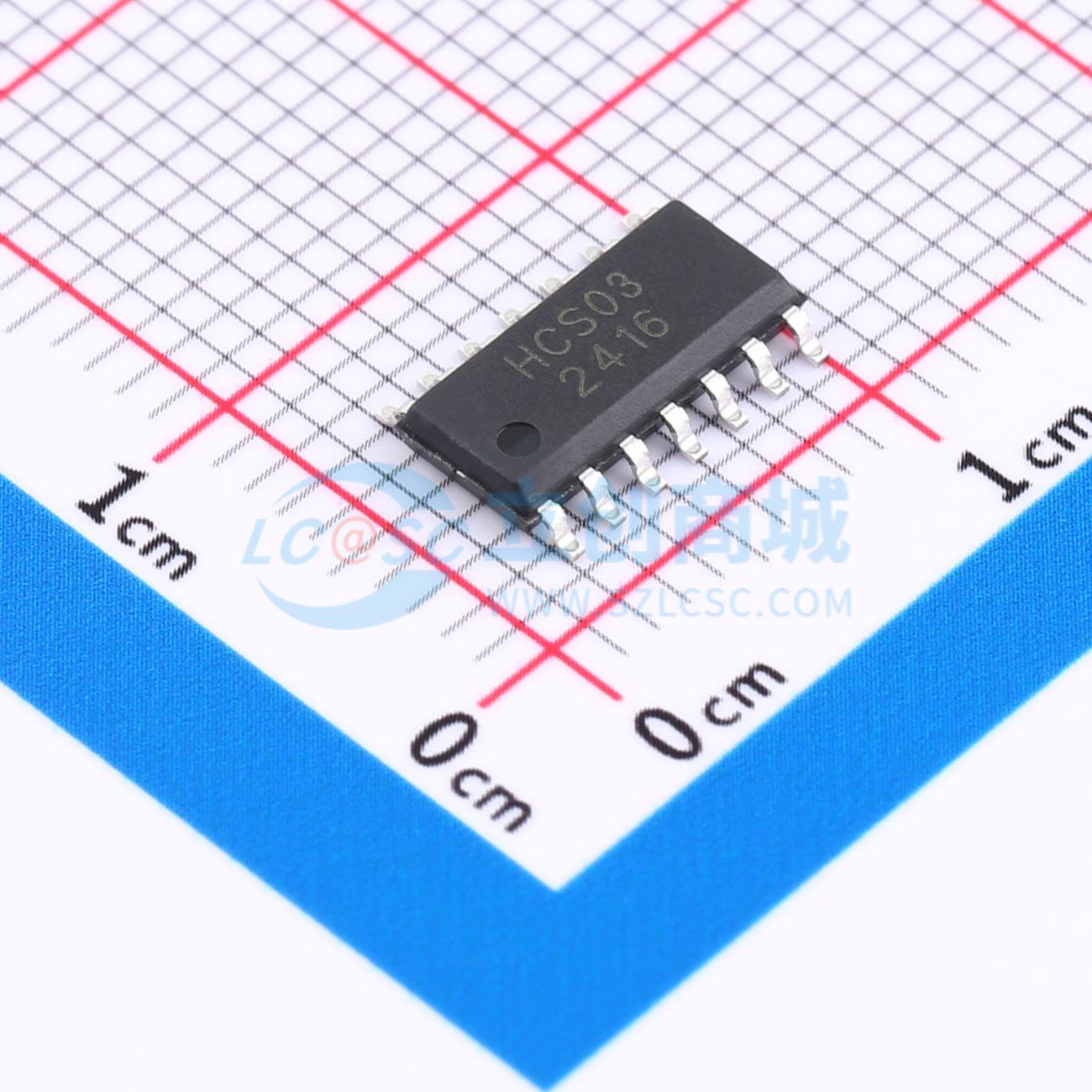

温馨提醒：图片仅供参考，商品以实物为准
EM74HCS03D
Quad 2-input NAND gate; open-drain Schmitt trigger
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有漏极开路输出和施密特触发输入的四2输入与非门。输入包含钳位二极管，这使得使用限流电阻将输入连接到超过VCC的电压成为可能。
- 品牌名称
- EnergyMath(芯祥科技)
- 商品型号
- EM74HCS03D
- 商品编号
- C49188219
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 输出低电平(VOL) | 400mV | |
| 传播延迟(tpd) | 20ns@6.0V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
