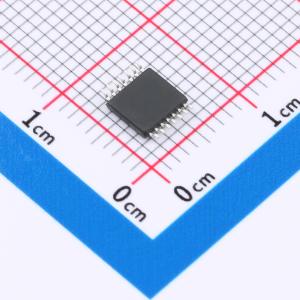

温馨提醒：图片仅供参考，商品以实物为准
EM74HC4002PW
Dual 4-input NOR gate
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是双4输入或非门。输入包括钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
- 品牌名称
- EnergyMath(芯祥科技)
- 商品型号
- EM74HC4002PW
- 商品编号
- C49188227
- 商品封装
- TSSOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；5.9V；1.9V；3.84V；5.34V | |
| 输出低电平(VOL) | 400mV；330mV；100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 25ns@4.5V,15pF；40ns@2V,15pF；20ns@6V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 4 |
