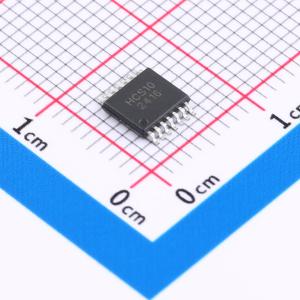

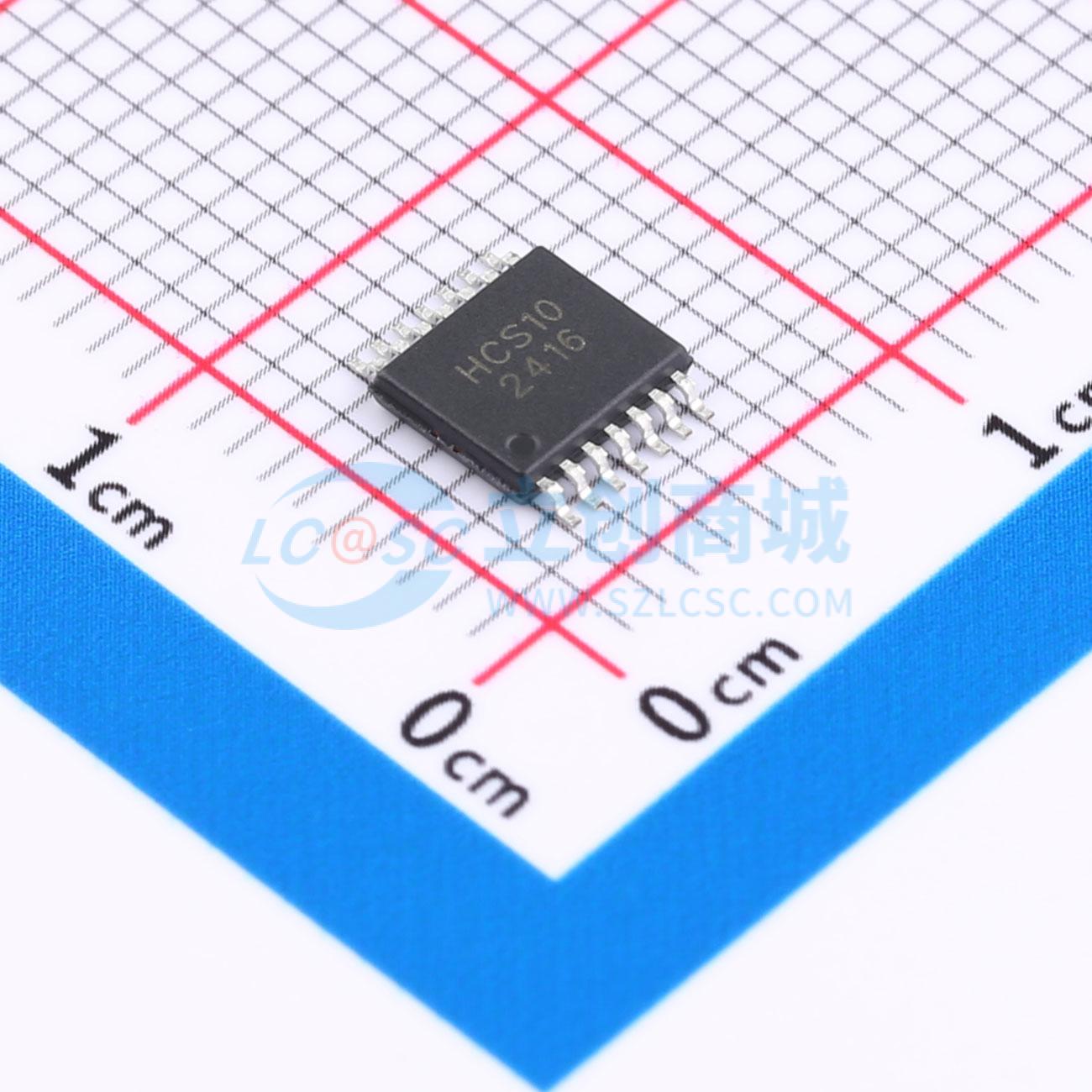

EM74HCS10PW
Triple 3-input NAND gate Schmitt trigger
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有施密特触发输入的三输入与非门。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过Vcc的电压。
- 品牌名称
- EnergyMath(芯祥科技)
- 商品型号
- EM74HCS10PW
- 商品编号
- C49188213
- 商品封装
- TSSOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V~3.15V；2.1V~4.2V；700mV~1.5V | |
| 输入低电平(VIL) | 300mV~900mV；900mV~2V；1.2V~2.6V | |
| 输出高电平(VOH) | 4.4V；5.34V；5.9V；1.9V；3.84V | |
| 输出低电平(VOL) | 400mV；330mV；100mV | |
| 传播延迟(tpd) | 20ns@4.5V；35ns@2V；15ns@6V | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 3 |
