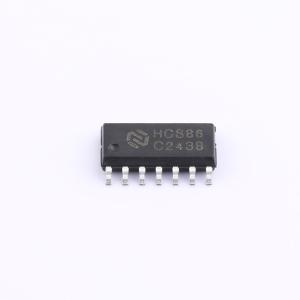

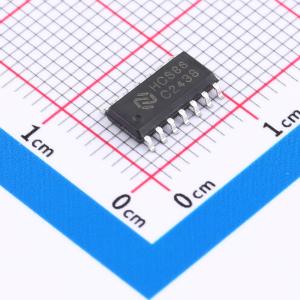

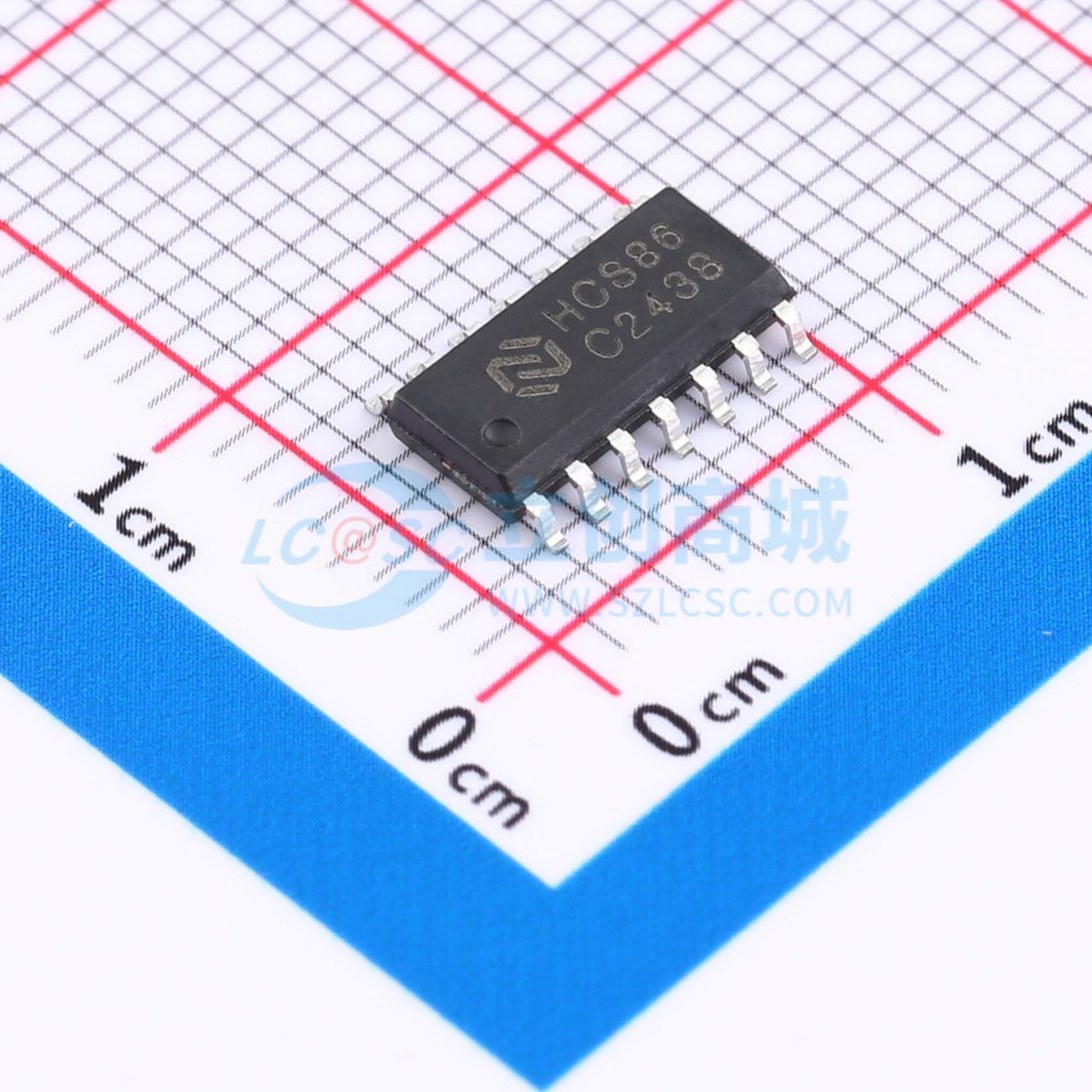

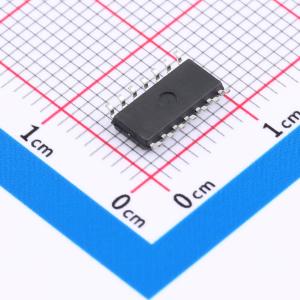

EM74HCS86D
Quad 2-input EXCLUSIVE-OR gate; Schmitt trigger
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带有施密特触发输入的四2输入异或门。 输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
- 品牌名称
- EnergyMath(芯祥科技)
- 商品型号
- EM74HCS86D
- 商品编号
- C49188204
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | 1.7V~3.15V；2.1V~4.2V；700mV~1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~900mV；900mV~2V；1.2V~2.6V | |
| 输出高电平(VOH) | 1.9V；3.84V；5.34V | |
| 输出低电平(VOL) | 400mV；100mV | |
| 系列 | 74HCS | |
| 传播延迟(tpd) | 15ns@6.0V,15pF；35ns@2.0V,15pF；20ns@4.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
