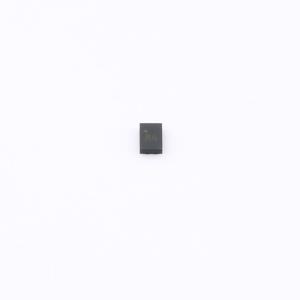

HX19245-686-LGA
单刀四掷高功率天线调谐开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款单刀四掷（SP4T）开关，专为100 MHz至2.7 GHz频率范围内的高性能天线调谐应用而设计。它具有优化的射频性能，低导通电阻（Ron）和低输出电容（Coff），符合严格的3G/LTE标准。该器件在单个SOI芯片上集成了一个SP4T开关和一个GPIO控制器，提供四个对称的射频端口，所有信号路径上的Ron和Coff一致较低。其出色的线性度使其非常适合3G和LTE应用。采用紧凑封装，尺寸仅为1.5mm×1.1mm，引脚数为10，高度仅为0.52mm。符合RoHS法规，无卤。此外，根据JEDEC J-STD-020标准，在高达260℃的温度下，其湿度敏感度等级为3级（MSL3）。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX19245-686-LGA
- 商品编号
- C49181119
- 商品封装
- LGA-10(1.1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.028833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀四掷 | |
| 频率 | 100MHz~2.7GHz | |
| 隔离度 | 24dB | |
| 插入损耗 | 0.94dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 43.1dBm | |
| 工作电压 | 1.8V~4.5V | |
| 工作温度 | -40℃~+90℃ | |
| 功能特性 | 集成控制逻辑 |
商品概述
HX19245-686-LGA是一款单刀四掷开关，专为100 MHz至2.7 GHz频率范围内的高性能天线调谐应用而设计。它具备优化的射频性能，具有低导通电阻和低输出电容，满足严格的3G/LTE标准。该器件将SP4T开关和GPIO控制器集成在单个SOI芯片上，提供四个对称的射频端口，所有信号路径均具有一致的低导通电阻和低输出电容。其出色的线性度使其非常适用于3G和LTE应用。该器件采用紧凑封装，尺寸仅为1.5mm × 1.1mm，具有十个引脚，外形高度仅为0.52mm。它符合RoHS法规且无卤。此外，根据JEDEC J-STD-020标准，HX19245-686-LGA在温度高达260℃时，其湿度敏感等级为3级。
商品特性
- 宽带支持0.1-2.7 GHz
- 兼容UMTS、TD-SCDMA和LTE
- 先进的SOI工艺
- 低导通电阻/低输出电容
- 出色的线性度
- 4个对称射频端口
- GPIO接口
- 超小LGA封装尺寸，1.5mm × 1.1mm × 0.52mm，10引脚
- ESD等级1C
- 绿色产品
应用领域
- 天线调谐
- 频段切换
- 阻抗调谐
