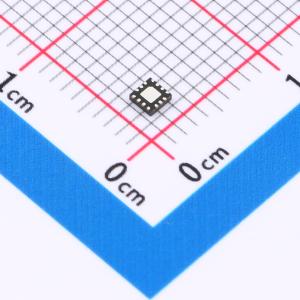

温馨提醒：图片仅供参考，商品以实物为准
HX1638-Q
0.1 - 3.0GHz SP8T开关用于分集应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款单刀八掷 (SP8T) 天线开关模块，专为多模式宽带蜂窝应用而设计，支持 100MHz 至 3.0GHz 的 UMTS、TD-SCDMA 和 LTE。具有优化的 RF 性能，低插入损耗和谐波，以满足严格的 3G/LTE 标准。只要在任何 RF 路径上不施加直流电压，就不需要外部直流阻断电容。将 SP8T 开关和 GPIO 控制器集成在单个 SOI 芯片上，提供 8 个对称的 RF 端口，可在不同模式下进行多功能操作
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX1638-Q
- 商品编号
- C49181125
- 商品封装
- QFN-14(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.060933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀八掷 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 33dB | |
| 插入损耗 | 0.55dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | - | |
| 工作电压 | 2V~3.5V | |
| 工作温度 | -40℃~+90℃ | |
| 功能特性 | 集成控制逻辑 |
商品概述
HX1638-Q是一款SP8T天线开关模块，专为多模宽带蜂窝应用设计，支持100MHz至3.0GHz频率范围内的UMTS、TD-SCDMA和LTE标准。其具备优化的射频性能，包括低插入损耗和低谐波，以满足严格的3G/LTE标准要求。只要射频路径上未施加直流电压，则无需外部直流阻断电容。该产品将SP8T开关和GPIO控制器集成于单颗SOI芯片上，提供8个对称的射频端口，支持不同模式下的灵活操作。从天线端口到任一射频端口的所有路径均保持低插入损耗，并在相对和相邻路径间实现高隔离度。此外，它还具有出色的线性度性能，适用于3G和LTE应用。内部解码器便于GPIO连接，并支持数字控制信号。产品采用紧凑的2mm x 2mm QFN封装，厚度仅为0.525mm，符合RoHS标准且无卤素。HX1638-Q的湿度敏感等级为MSL1，回流焊峰值温度为260°C。
商品特性
- 宽带支持0.1-3.0GHz
- 兼容UMTS、TD-SCDMA和LTE标准
- 采用先进的SOI工艺
- 低插入损耗
- 优异的线性度
- 8个对称端口
- GPIO控制接口
- 超小QFN封装尺寸，2mm x 2mm x 0.525mm，14引脚
- 绿色产品
- ESD等级1C
应用领域
- UMTS/TD-SCDMA/LTE蜂窝手机和数据卡
- UMTS/LTE分集应用
