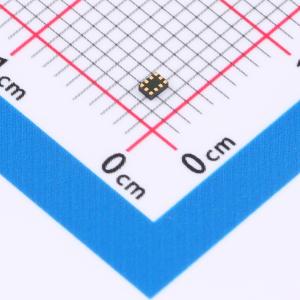

温馨提醒：图片仅供参考，商品以实物为准
HX11022-LGA
超低插入损耗DPDT开关，适用于10MHz - 6.0GHz多模式宽带LTE/5G NR蜂窝应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双刀双掷（DPDT）开关，专为多模式宽带 LTE/5G NR 蜂窝应用而设计，工作频率范围为 100MHz 至 6.0GHz。其射频性能经过优化，可实现低插入损耗和高线性度，从而满足所有 LTE/5G NR 标准的严格要求。在单个 SOI 芯片上集成了 DPDT 开关和 GPIO 控制器，在每个收发信机（TRx）路径上都具有低插入损耗，同时保持高隔离度和最小谐波。具有出色的线性性能，非常适合 LTE/5G NR 应用
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX11022-LGA
- 商品编号
- C49181121
- 商品封装
- LGA-10(1.1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.030233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 双刀双掷 | |
| 频率 | 600MHz~6GHz | |
| 隔离度 | 33dB | |
| 插入损耗 | 0.69dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | - | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+90℃ | |
| 功能特性 | 集成控制逻辑 |
商品概述
HX11022-LGA 是一款专为多模宽带 LTE/5G NR 蜂窝应用设计的 DPDT（双刀双掷）开关，工作频率范围为 100 MHz 至 6.0 GHz。其射频性能经过优化，可实现低插入损耗和高线性度，从而满足所有 LTE/5G NR 标准提出的严格要求。该器件将 DPDT 开关和 GPIO 控制器集成在单个 SOI 芯片上，在每个收发路径上均表现出低插入损耗，同时保持高隔离度和最小谐波。此外，它提供了卓越的线性度性能，非常适合 LTE/5G NR 应用。内部解码器便于 GPIO 连接并支持数字控制信号。HX11022-LGA 采用的 SOI 架构无需外部直流隔直电容，从而节省成本并减少 PCB 空间。该产品采用紧凑的 1.1 mm × 1.5 mm、10 引脚 LGA 封装，外形高度仅为 0.54 mm，符合 RoHS 法规且无卤。根据 JEDEC J-STD-020 标准，HX11022-LGA 在高达 260°C 的温度下湿度敏感度等级为 3 级。
商品特性
- 宽带性能，适用于高达 6GHz 的所有蜂窝调制方案
- 先进的 SOI 工艺
- 优异的线性度
- GPIO 接口
- 超小 LGA 占位面积，1.1mm × 1.5mm × 0.54mm，10 引脚
- ESD 1C 级
- 绿色产品
应用领域
- 蜂窝手机应用
- 蜂窝调制解调器和 USB 设备
- 多模 GSM、EDGE、WCDMA、LTE 和 5G NR 应用
