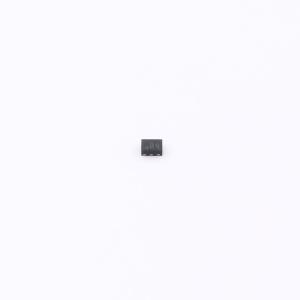

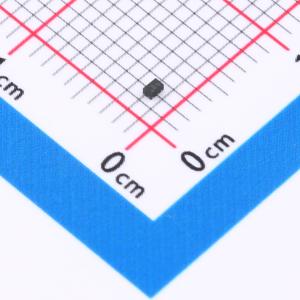

温馨提醒：图片仅供参考，商品以实物为准
HX12-6-LGA
0.617GHz - 7.125GHz SP2T开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款单刀双掷 (SP2T) 开关，专为在 0.617 GHz 至 7.125 GHz 的频率范围内运行而设计。采用先进的 CMOS SOI 技术制造，可确保在低电源电压下实现低插入损耗、高隔离度和出色的线性度。只要没有直流电压施加到任何射频路径上，就不需要外部直流阻隔电容。其出色的性能特性使其特别适用于无线应用，如 WiFi/BT 收发、蜂窝接收、分集接收、FBRX 功能和蜂窝预功率放大器传输
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX12-6-LGA
- 商品编号
- C49181123
- 商品封装
- QFN-6(0.7x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.03528克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 617MHz~7.125GHz | |
| 隔离度 | 44dB | |
| 插入损耗 | 1.1dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | - | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 集成控制逻辑 |
商品概述
HX12-6-LGA是一款单刀双掷开关，专为0.617 GHz至7.125 GHz的频率范围工作而设计。它采用先进的CMOS SOI技术制造，确保在低电源电压下具有低插入损耗、高隔离度和优异的线性度。只要射频路径上没有施加直流电压，则无需外部直流阻断电容。其出色的性能特性使其特别适用于无线应用，例如WiFi/BT收发、蜂窝接收、分集接收、FBRX功能以及蜂窝功放前级发射。此外，内部解码器支持便捷的GPIO连接和数字控制信号。该器件采用紧凑的QFN封装，尺寸为1.1mm×0.7mm，厚度仅为0.55mm。本产品符合RoHS标准且无卤。此外，根据JEDEC JSTD-020标准，HX12-6-LGA在高达260℃的温度下被评定为湿度敏感等级1。
商品特性
- 宽带支持0.617-7.125GHz
- 先进的SOI工艺
- 低插入损耗
- 优异的线性度
- GPIO控制接口
- QFN封装，尺寸1.1mm×0.7mm×0.55mm，6引脚
- 绿色产品
应用领域
- WiFi/BT收发
- 蜂窝接收
- 分集接收
- FBRX
- 蜂窝功放前级发射
