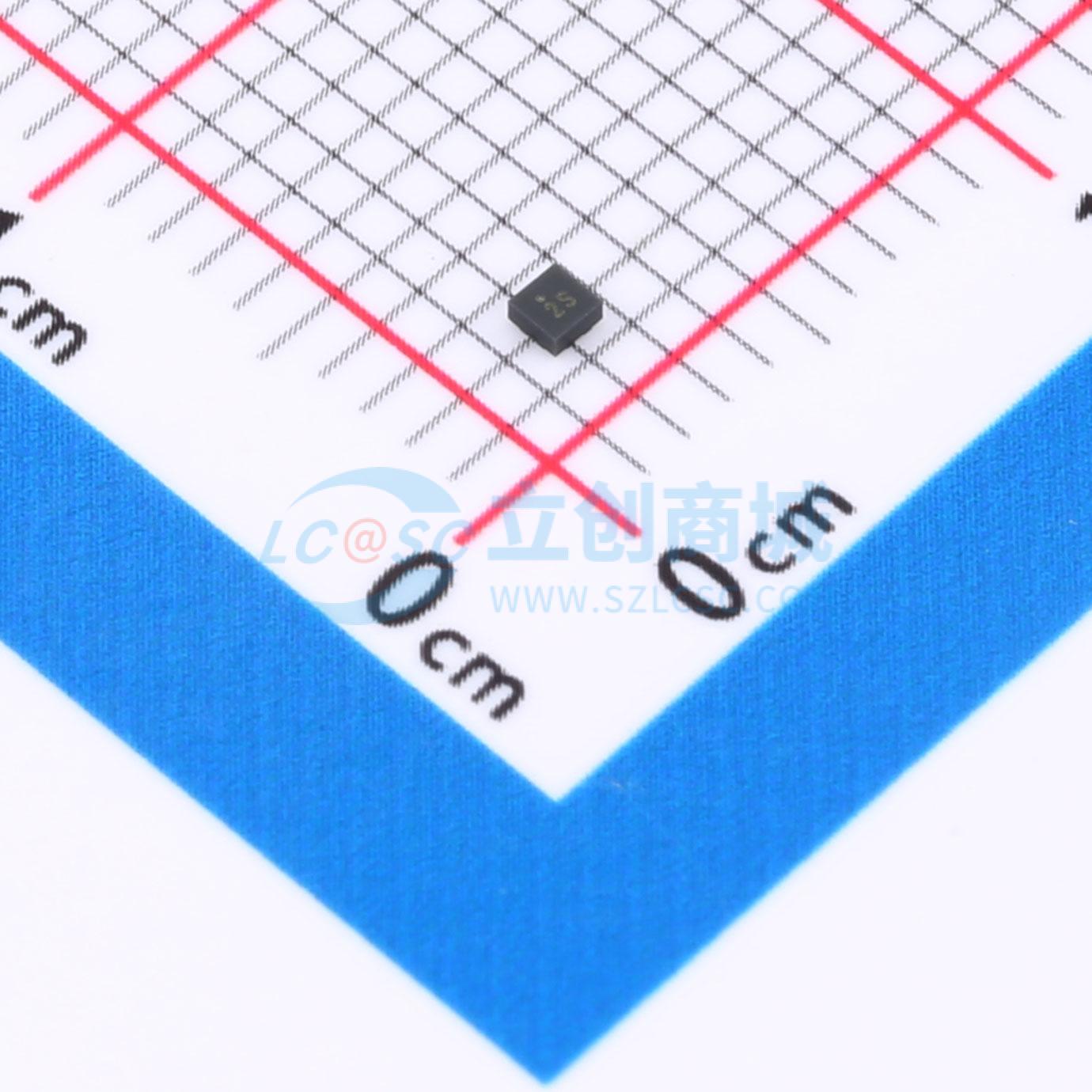

温馨提醒：图片仅供参考，商品以实物为准

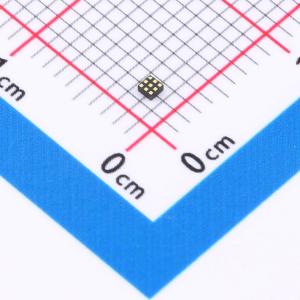

HX13626-685-LGA
3.0GHz SP4T天线开关模块用于UMTS/TD-SCDMA/LTE
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一款单刀四掷（SP4T）天线开关模块，专为多模宽带蜂窝应用而设计，支持100MHz至3.0GHz的UMTS、TD-SCDMA和LTE。其射频性能经过优化，具有低插入损耗和低谐波，可满足所有3G/LTE标准的严格要求。只要在任何射频路径上不施加直流电压，就不需要外部直流隔直电容。该模块在单个SDI芯片上集成了一个SP4T开关和一个GPIO控制器
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX13626-685-LGA
- 商品编号
- C49181120
- 商品封装
- LGA-9(1.1x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.0287克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀四掷 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 50dB | |
| 插入损耗 | 0.8dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 36dBm | |
| 工作电压 | 1.6V~4.5V | |
| 工作温度 | -40℃~+90℃ | |
| 功能特性 | 集成控制逻辑 |
商品概述
HX13626-685-LGA是一款SP4T天线开关模块，专为支持UMTS、TD-SCDMA和LTE的多模宽带蜂窝应用而设计，工作频率范围为0.1GHz至3.0GHz。其射频性能经过优化，具有低插入损耗和低谐波特性，以满足所有3G/LTE标准的严格要求。该模块集成了SP4T开关和GPIO控制器于单颗SDI芯片上。配备4个对称的收发端口，可在不同模式下提供最灵活的操作组合。从天线端口到任一射频端口的每条路径均表现出低插入损耗，并在相对与相邻路径间均具有高隔离度。此外，该模块还具备出色的线性度性能，适用于3G和LTE应用。其内部解码器支持便捷的GPIO连接和数字控制信号。采用的SOI架构无需外部DC阻断电容，为终端客户节省了成本和PCB空间。HX13626-685-LGA采用紧凑的1.1mm×1.1mm LGA封装，厚度为0.55mm。本产品符合RoHS标准且无卤。该模块的湿度敏感等级为3级，回流焊峰值温度为260℃。
商品特性
- 支持0.1GHz至3.0GHz宽带
- 兼容UMTS、TD-SCDMA和LTE
- 先进的SOI工艺
- 低插入损耗
- 优异的线性度
- 4个对称射频端口
- GPIO控制接口
- 超小LGA封装，尺寸为1.1mm×1.1mm×0.55mm，9引脚
应用领域
- UMTS/TD-SCDMA/LTE蜂窝手机和数据卡的收发应用
- UMTS/LTE分集应用
