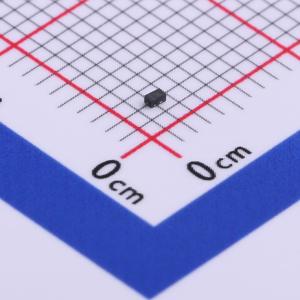

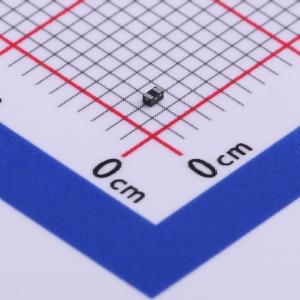

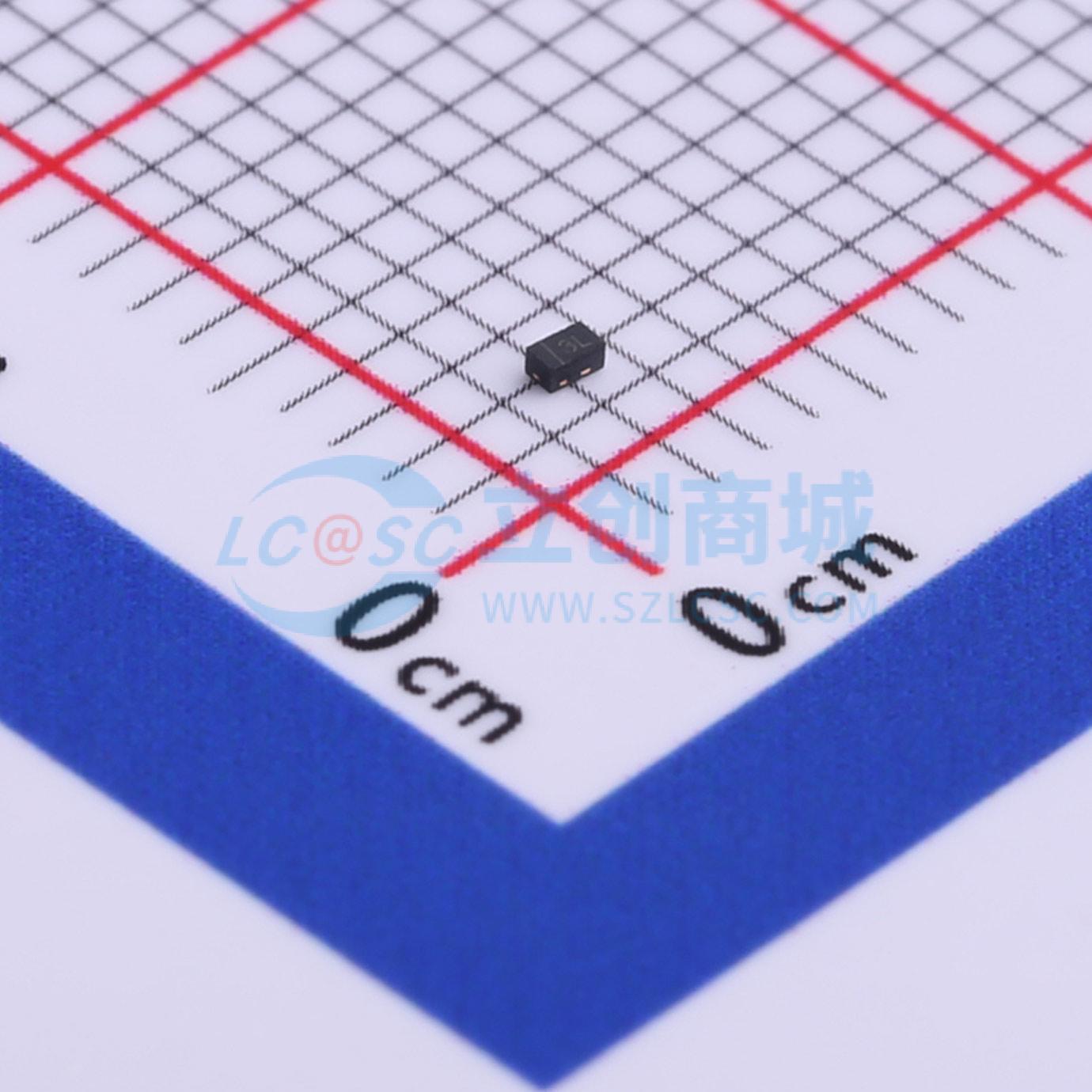

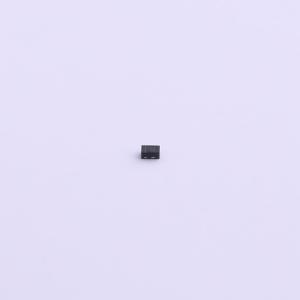

温馨提醒：图片仅供参考，商品以实物为准
ESD0301L
ESD 3.3V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 个人消费电子、智能家居、监控门禁、车载电子
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- ESD0301L
- 商品编号
- C502572
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 56W | |
| 击穿电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
ESD0301L是一款低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护。ESD0301L的典型电容为0.4pF，旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、极快速充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。ESD0301L采用超小型DFN1006封装。每个ESD0301L器件可保护一条高速数据线。它为系统设计人员提供了灵活性，可在空间有限的情况下保护单条数据线。低电容、超小尺寸和高ESD鲁棒性等综合特性，使ESD0301L非常适合高速数据端口和高频线路应用，如手机和高清视觉设备。
商品特性
- 峰值功率耗散：56W（8/20μs）
- 高速数据线瞬态保护
- IEC61000 - 4 - 2（ESD）±15kV（空气放电），±8kV（接触放电）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）电缆放电事件（CDE）
- 针对高速线路优化的封装
- 保护一条数据线、控制线
- 低钳位电压
- 低电容：0.4pF（典型值）
- 低漏电流
应用领域
- 串行ATA
- 台式机、服务器和笔记本电脑
- 手机
- MDDI端口
- USB数据线保护
- 显示端口
- 数字视频接口（DVI）
