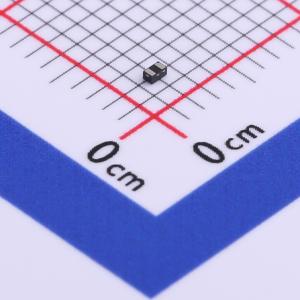

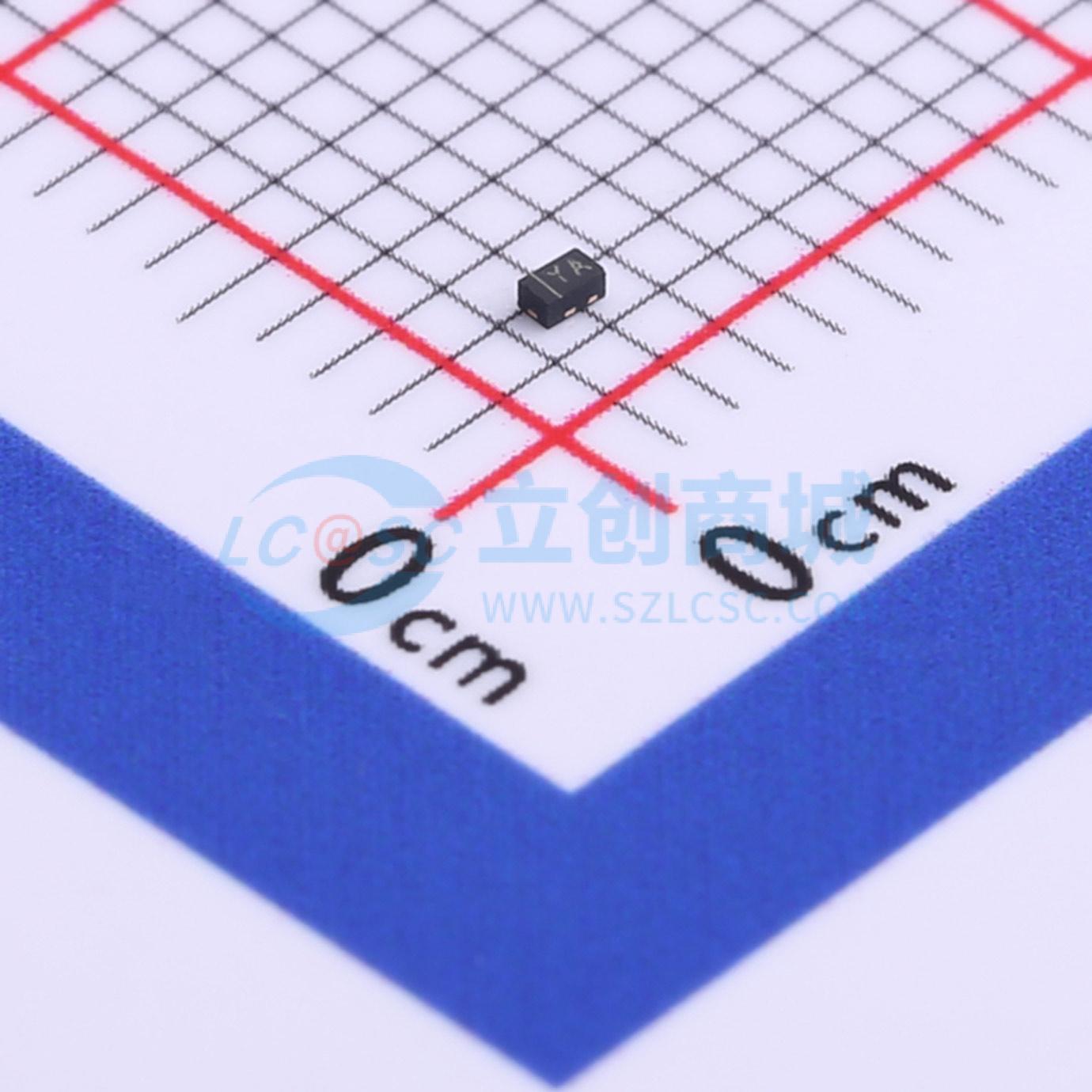

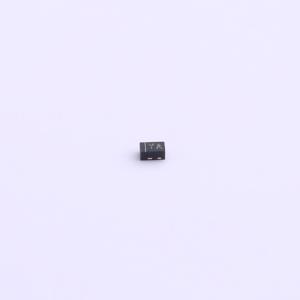

ESD8D3V3
1050W 5V ESD管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 个人消费电子、智能家居、监控门禁、车载电子
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- ESD8D3V3
- 商品编号
- C502573
- 商品封装
- DFN1006
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 7.5A | |
| 峰值脉冲功率(Ppp) | 150mW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5V | |
| 反向电流(Ir) | 2.5uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | - | |
| 类型 | ESD | |
| Cj-结电容 | - |
商品概述
ESD8Dxxx系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中ESD保护的理想选择。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- 峰值功率耗散：150mW（8/20μs）
- 高速数据线的瞬态保护
- IEC61000 - 4 - 2（ESD）±15kV（空气放电），±8kV（接触放电）
- 保护单向I/O线
- 低钳位电压
- 工作电压：3.3V、5V、8V、12V、15V
- 低泄漏电流
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 外设
- 寻呼机
