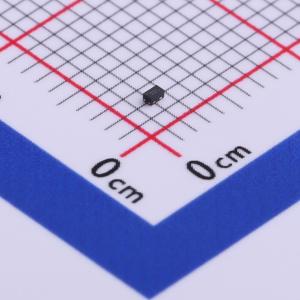

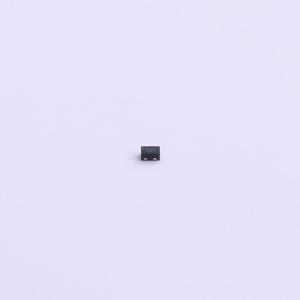

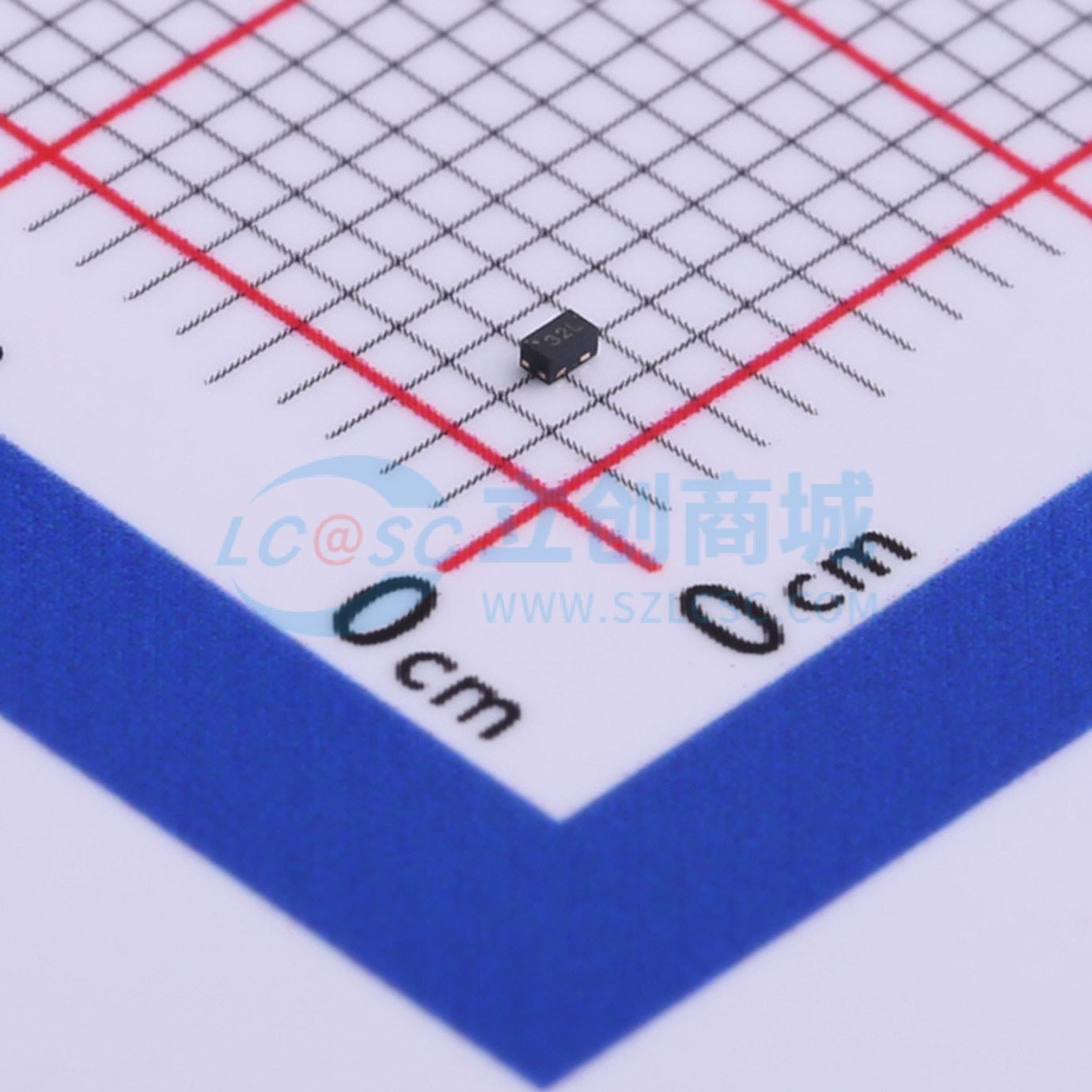

温馨提醒：图片仅供参考，商品以实物为准
ESD0302L
ESD 3.3V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 个人消费电子、智能家居、监控门禁、车载电子
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- ESD0302L
- 商品编号
- C502577
- 商品封装
- DFN1006-3
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 56W | |
| 击穿电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
ESD0302L是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。ESD0302L的典型电容仅为0.2pF（输入/输出之间），旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、极快速充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。ESD0302L采用超小型DFN1006 - 3L封装。每个ESD0302L器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使ESD0302L非常适合高速数据端口和高频线路应用。ESD0302L的低钳位电压确保了受保护IC承受的应力最小。
商品特性
- 峰值功率耗散：56W（8/20μs）
- 高速数据线瞬态保护
- IEC61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）电缆放电事件（CDE）
- 小封装（2.9mm×2.4mm×1.0mm）
- 保护两条数据线
- 低钳位电压
- 低电容：典型值0.2pF（输入/输出之间）
- 低泄漏电流
应用领域
- 串行ATA
- 台式机、服务器和笔记本电脑
- PCI Express
- MDDI端口
- USB数据线保护
- 显示端口
- 数字视频接口（DVI）
