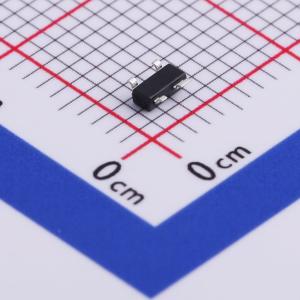

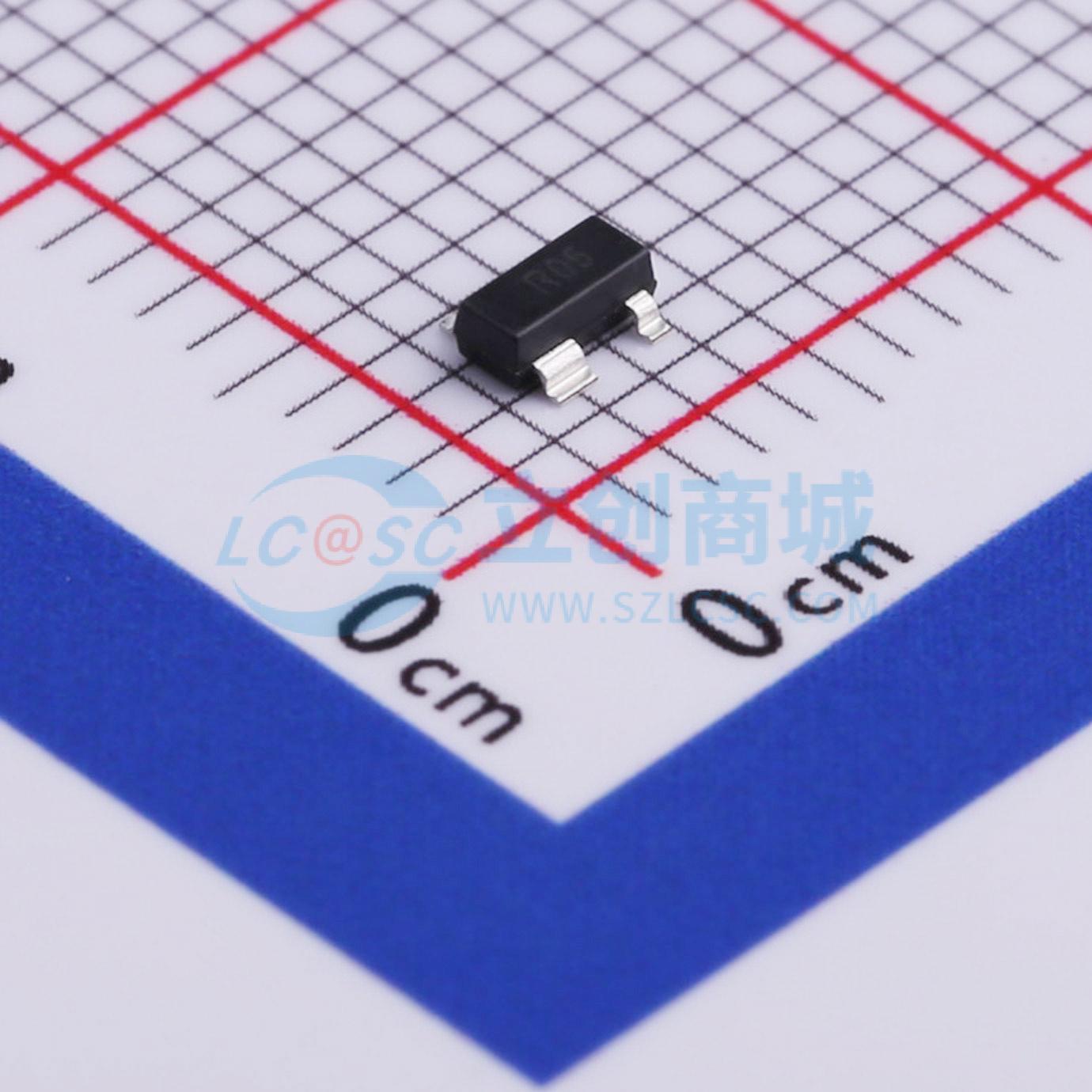

温馨提醒：图片仅供参考，商品以实物为准
SR05LC
ESD 5V截止 峰值脉冲电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 个人消费电子、智能家居、监控门禁、车载电子
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- SR05LC
- 商品编号
- C502565
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15.5V；25V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 125W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF；0.9pF |
商品概述
SR05LC的典型线间电容为0.6 pF，在高达3GHz的频率下具有低插入损耗，可提供更高的信号完整性，非常适合用于USB 2.0应用，如数字电视、DVD播放器、计算机、机顶盒以及移动计算设备中的MDDI应用。 该器件专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。
商品特性
- 保护两条I/O线和一条Vcc线
- 非对称数据线的瞬态保护，符合IEC61000 - 4 - 2（ESD）±30 kV（空气）、±30 kV（接触），IEC61000 - 4 - 4（EFT）40A（5/50ns）
- 低电容
- 低泄漏电流
- 低钳位电压
- 至3.0 GHz无插入损耗
- 5V工作电压
- 响应时间 < 1ns
- 固态硅雪崩技术
- 符合MSL 1要求
应用领域
- xDSLI
- USB 1.1/2.0/OTG
- IEEE 1394火线端口
- 笔记本电脑和手持设备
- 投影电视和显示器
- 机顶盒
- 平板显示器
