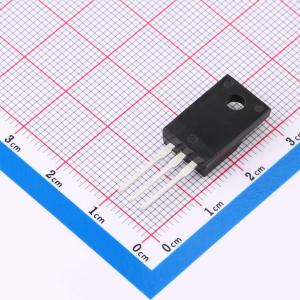

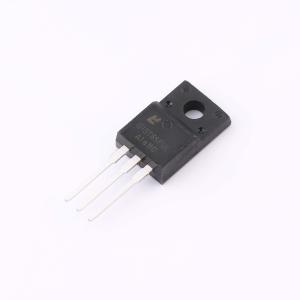

温馨提醒：图片仅供参考，商品以实物为准
MLG15T65FUL
IGBT 15A 650V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集射极击穿电压:650V 集电极电流:15A 耗散功率:41W
- 品牌名称
- minos(迈诺斯)
- 商品型号
- MLG15T65FUL
- 商品编号
- C49108791
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 3.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 41W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 15A | |
| 集电极脉冲电流(Icm) | 60A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.8V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 5.8V@1mA | |
| 栅极电荷量(Qg) | 44nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 892pF | |
| 输出电容(Coes) | 43pF | |
| 反向传输电容(Cres) | 10pF | |
| 开启延迟时间(Td(on)) | 11ns | |
| 关断延迟时间(Td(off)) | 99ns | |
| 导通损耗(Eon) | 210uJ | |
| 关断损耗(Eoff) | 260uJ | |
| 反向恢复时间(Trr) | 58ns | |
| 工作温度 | -55℃~+175℃ |
