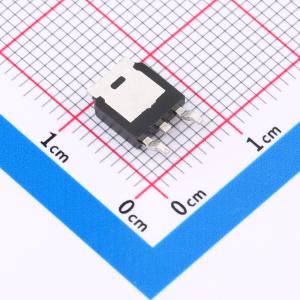

MDT15P10D实物图
  • MDT15P10D商品缩略图
  • MDT15P10D商品缩略图
  • MDT15P10D商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

MDT15P10D

P沟道 -15A -100V

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
数量:1个P沟道 漏源电压:100V 连续漏极电流:15A 导通电阻:90mΩ@10V,15A
品牌名称
minos(迈诺斯)
商品型号
MDT15P10D
商品编号
C49108795
商品封装
TO-252​
包装方式
编带
商品毛重
0.45296克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
漏源电压(Vdss)100V
连续漏极电流(Id)15A
导通电阻(RDS(on))90mΩ@10V；100mΩ@4.5V
耗散功率(Pd)72W
阈值电压(Vgs(th))1.7V
属性参数值
栅极电荷量(Qg)71nC@10V
输入电容(Ciss)2.36nF
反向传输电容(Crss)67pF
工作温度-55℃~+175℃
类型P沟道
输出电容(Coss)81pF

商品概述

MDT15P10D采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷，适用于多种应用场景。

商品特性

  • VDS = -100 V，ID = -15 A
  • 在VGS = -10 V时，RDS(ON) < 100 mΩ
  • 在VGS = -4.5 V时，RDS(ON) < 110 mΩ
  • 高密度单元设计，降低Rdson
  • 雪崩电压和电流特性全面表征
  • 高EAS下稳定性和一致性良好
  • 出色的封装，散热性能佳

应用领域

  • 电源开关应用
  • 硬开关和高频电路
  • 不间断电源
