温馨提醒：图片仅供参考，商品以实物为准

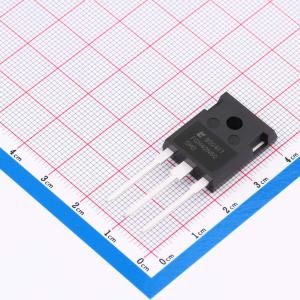

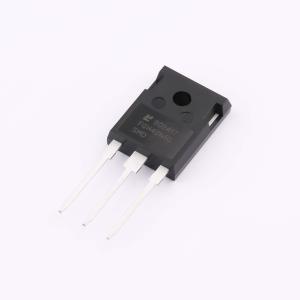

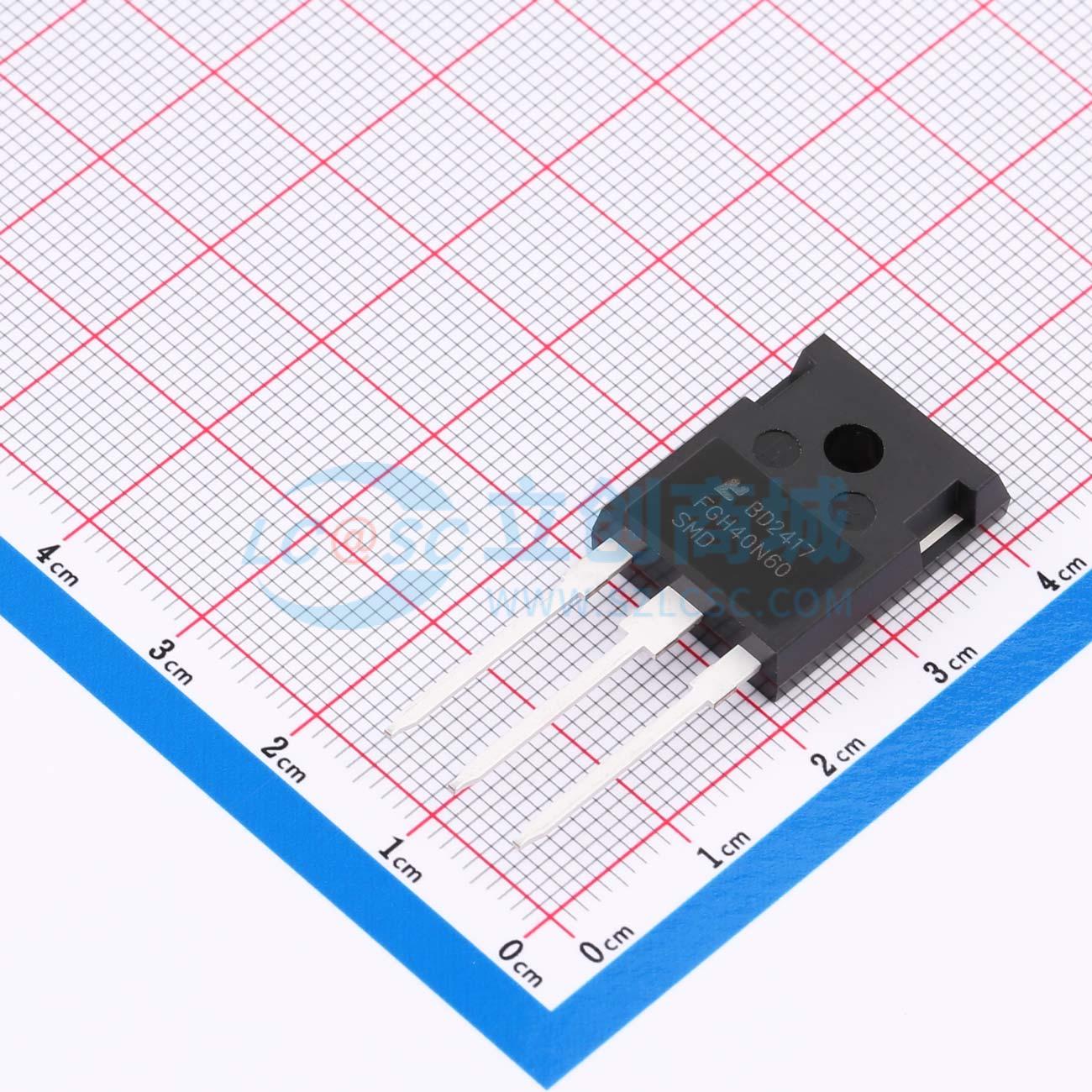

FGH40N60SMD
IGBT 40A 600V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IGBT类型:FS(场截止) 集射极击穿电压:600V 集电极电流:80A 耗散功率:298W 描述:IGBT类型：场截止沟槽，具有低导通和开关损耗等特性，主要应用于太阳能逆变器、UPS、焊机等领域
- 品牌名称
- minos(迈诺斯)
- 商品型号
- FGH40N60SMD
- 商品编号
- C49108793
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.9365克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 298W | |
| 输出电容(Coes) | 90pF | |
| 正向脉冲电流(Ifm) | 80A | |
| 集射极饱和电压(VCE(sat)) | 1.95V@40A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 4.8V@1mA | |
| 开启延迟时间(Td(on)) | 19ns | |
| 关断延迟时间(Td(off)) | 90ns | |
| 导通损耗(Eon) | 600uJ | |
| 关断损耗(Eoff) | 380uJ | |
| 反向恢复时间(Trr) | 97ns | |
| 反向传输电容(Cres) | 27pF |
