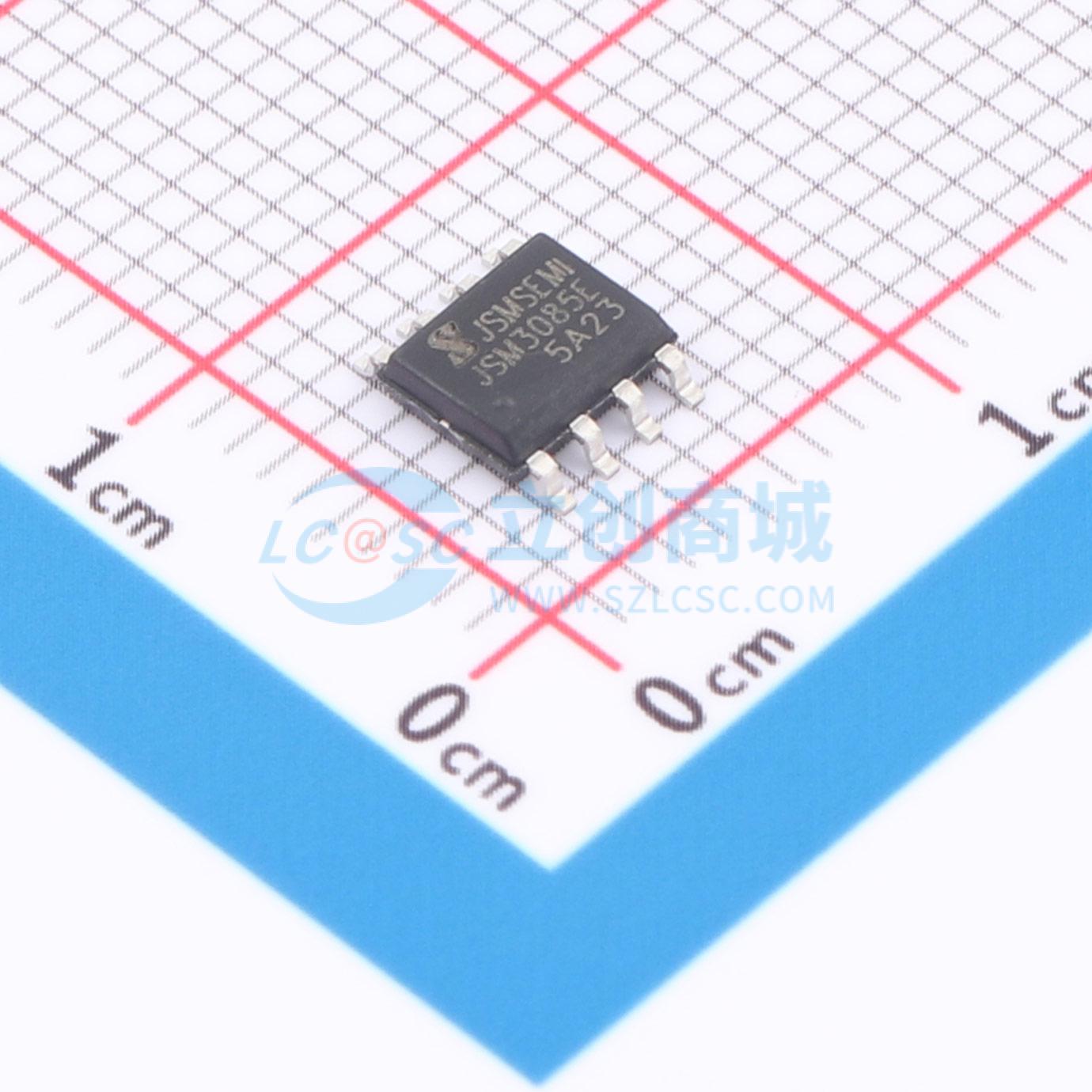

JSM3085E
RS-485/RS-422通信接口收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.5Mbps RS-485/RS-422芯片
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM3085E
- 商品编号
- C49015914
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.110737克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 140uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断；过流保护；低功耗模式 |
商品概述
JSM3085E是一款用于RS-485/RS-422通信的半双工高速收发器，集成了一路驱动器和一路接收器。该器件提供±15kV人体模式ESD保护，并内置失效保护电路，确保在接收器输入开路或短路时，其输出维持逻辑高电平。当终端匹配总线上所有发送器均被禁用（呈高阻态）时，接收器输出同样为逻辑高电平。其驱动器采用低摆率设计，有助于降低电磁干扰并减少因电缆端接不当引起的信号反射，支持高达2Mbps的无差错数据传输。此外，接收器具备1/8单位负载的输入阻抗，允许单条总线上最多挂接256个收发器。器件工作温度范围为-40℃至85℃。
商品特性
- 提供低电流关断模式
- 采用工业标准SOP-8封装
- 单条总线最多可挂接256个收发器
- 具备符合EIA/TIA-485标准的真正失效保护接收器功能
- 强大的摆率控制功能，确保无差错数据传输
- 为RS-485/RS-422A/B引脚提供增强型ESD保护：人体模式±15kV；符合IEC 61000-4-2标准，接触放电±12kV，空气放电±15kV
应用领域
- 工业控制
- 电表/水表/燃气表
- 对电磁干扰敏感的数据收发应用
- 安防系统
- 照明系统
