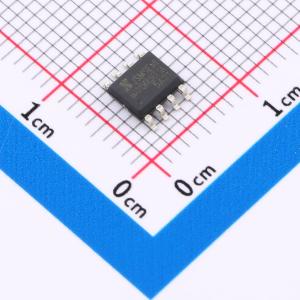

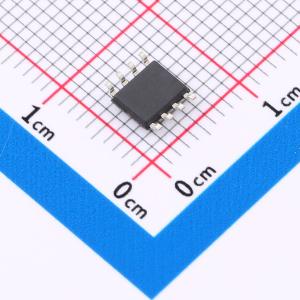

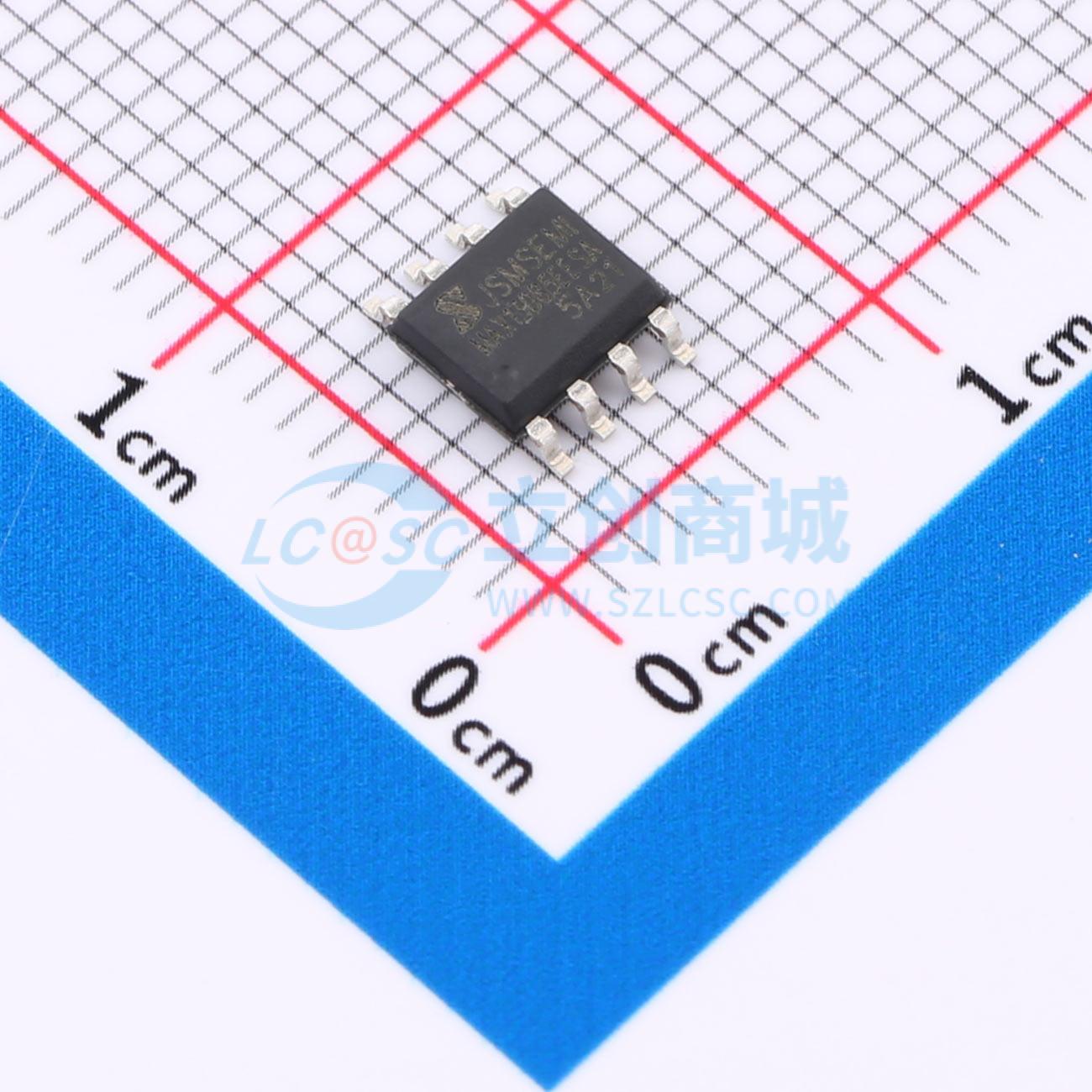

MAX13085EESA+T
RS-485/RS-422通信接口收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于RS-485/RS-422通信的MAX13085EESA+T是一款半双工通信的高速收发器，其包含一路驱动器和一路接收器。具有±15kV人体模式ESD保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出逻辑高电平。MAX13085EESA+T具有低摆率驱动器，能够减小EMI和由于不恰当的终端匹配电缆所引起的反射，并实现高达2Mbps的无差错数据传输。此外，其接收器具有1/8单位负载输入阻抗，总线上可以挂接多达256个收发器，可以在-40°C至85°C范围内工作。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- MAX13085EESA+T
- 商品编号
- C49016893
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2496克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 140uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断；过流保护；低功耗模式 |
商品概述
MAX13085EESA+T 是一款用于 RS-485/RS-422 通信的半双工高速收发器，集成了一路驱动器和一路接收器。该器件提供 ±15kV 人体模式 ESD 保护，并内置失效保护电路，当接收器输入开路或短路时，或当总线上所有发送器均被禁用（高阻态）时，能确保接收器输出逻辑高电平。其低摆率驱动器有助于减小电磁干扰（EMI）以及由电缆端接不当引起的信号反射，支持高达 2Mbps 的无差错数据传输。接收器具备 1/8 单位负载的输入阻抗，允许在同一条总线上挂接多达 256 个收发器。工作温度范围为 -40°C ~ +85°C。
商品特性
- 提供低电流关断模式
- 采用工业标准 SOP-8 封装
- 总线支持最多挂接 256 个收发器
- 具备符合 EIA/TIA-485 标准的真正失效保护接收器
- 强大的摆率控制功能，有助于实现无差错数据传输
- 为 RS-485/RS-422 A/B 引脚提供增强型 ESD 保护
应用领域
- 工业控制
- 电表、水表、燃气表
- 对电磁干扰敏感的数据收发应用
- 安防系统
- 照明系统
- 仪器仪表
